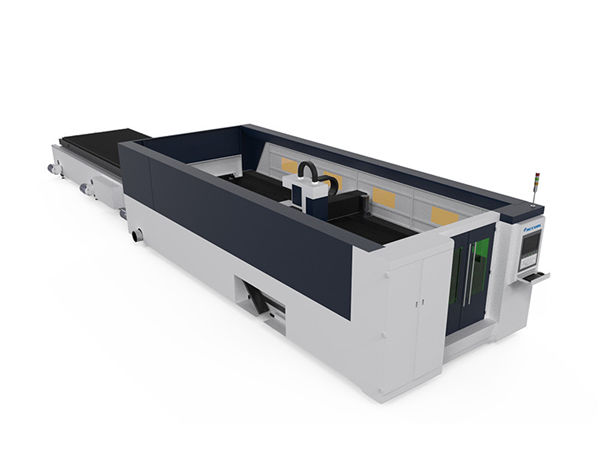

нэр хаяг лазер хавтан огтлох машин 3мм хөнгөн цагаан лазер хэрчих машин

нэр хаяг лазер хавтан огтлох машин 3мм хөнгөн цагаан лазер хэрчих машин

Бүтээгдэхүүний мэдээлэл


Гэрчилгээ: CE
Төлбөр ба хүргэх нөхцөлүүд:
Захиалгын хамгийн бага тоо: 1Set
Үнэ: Тохиролцоно
Сав баглаа боодлын дэлгэрэнгүй: 1 * 40GP сав
Хүргэлтийн хугацаа: 30 хоног
Төлбөрийн нөхцөл: L / C, D / A, T / T, D / P, Western Union

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт


Програм ::Бүх металын материалЗузаан хэрчих:SS Upto 12 мм, MS Upto 22см байна
Лазерын төрөл ::ШилэнСудасны давтамж:1-2000HZ
Байршлын систем:Улаан гэрэлХяналтын програм хангамж ::Cypcut
График форматыг дэмжинэ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTГарал үүслийн газар::Хятад улс
Загварын дугаар::TY-DD3015Борлуулалтын дараах үйлчилгээ үзүүлнэ ::Хилийн чанадад ажилладаг машин механизмын инженерүүд
Нарийвчлалыг давтаж байна:+ -0.03ммҮйлдлийн температур::0 ° C-45 ° C байна
Ажлын чийгшил ::5%-95%Лазерын эх сурвалж:Хятад эсвэл импортолсон
Хүчдэл ::AC380V ± 10% 50HZ (60HZ) байнаТайрах талбай:3000х1500мм хэмжээтэй

Шилэн лазер хэрчих машины давуу тал


1. Маш сайн замын чанар: Жижиг лазер цэг, ажлын үр ашиг, өндөр чанар.
2. Өндөр хэрчих хурд: огтлох хурд нь ижил хүч бүхий CO2 лазер хэрчих машинаас 2-3 дахин их байна.
3. Тогтвортой ажиллуулах: дэлхийн шилдэг импортын шилэн лазеруудыг ашиглах, тогтвортой гүйцэтгэл, гол хэсгүүд нь 100,000 цаг хүрч чадна;
4. Фотоэлектрик хувиргах өндөр үр ашиг: CO2 лазер хэрчих машинтай харьцуулах, шилэн лазер хэрчих машин нь фотоэлектрик хувиргах үр ашгаас гурван дахин их байна.
5. Бага зардал: Эрчим хүч хэмнэж, хүрээлэн буй орчноо хамгаалах. Фотоэлектрик хувиргах түвшин 25-30% хүртэл байна. Цахилгаан эрчим хүч бага зарцуулдаг, энэ нь уламжлалт CO2 лазер хэрчих машины ердөө 20% -30% байдаг.
6. Бага засвар үйлчилгээ: шилэн шугам дамжуулалт нь линзийг тусгах шаардлагагүй, засвар үйлчилгээний зардлыг хэмнэх;
7 Хялбар үйл ажиллагаа: шилэн шугам дамжуулах, оптик замын тохируулга хийх шаардлагагүй.

Шилэн лазер хэрчих машины үндсэн шинж чанарууд


Машины байгууллага:
1. Taiyi's Machine body нь 8мм ган хийцтэй, 600 ℃ дулааны боловсруулалт, нарийн гагнуураар хийсэн бөгөөд 20 жилийн турш хэв гажилтгүй ашиглах боломжтой.
2. Магнийн хайлшаар цутгамал хийц, деформацгүй хүчтэй тогтвортой байдал, хурдан хөдөлгөөн.
3. Машины бие махбодийн хоёр тал дээр тамхи татах өндөр үр ашигтай бүсчлэл, хүчтэй сегментчилсэн тоос, тамхи татах цуглуулга нь ажилчдын хор хөнөөлийг бууруулна.
4. Импортын нарийвчлалтай фланцын бууруулагч ба servo мотор, Хурдан ажилладаг хурд.
5. Машины сэрэмжлүүлгийг багасгах хаалттай иртэй, машины ор дээр 70 ир, 6 слайд бар, хуудас байрлуулж, татаж авахад цилиндртэй ажилладаг слайд бар.
6. Уян хатан ачих хайрцгийг урд болон хоёр талдаа ачаатай байх боломжтой бөгөөд энэ нь машины ажиллах нөхцөлд тохирно.

Үзүүлэлт


Лазер эх үүсвэрийн хэрэгсэлШилэн
Хэрчих муж (L * W)3000 мм х 15000 мм
Z тэнхлэгийн цус харвалт250 мм байна
Хамгийн их. байрлуулах хурд120 м / мин байна
X, Y тэнхлэг Макс. хурдыг хурдасгах1.0Г
Хөргөх хэлбэрУс хөргөх
Лазерын долгионы урт1070нм


Лазер эх үүсвэрийн гаралтын хүч



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Заавал биш)

Хамгийн бага. цоорхойг огтлох≤ 0.1 мм
Х, Y ба Z тэнхлэгүүдийн байршлыг нарийвчлал± 0.03 мм
Х, Y ба Z тэнхлэгүүдийн байрлал тодорхойлох нарийвчлалыг давтав± 0.01 мм байна
Зүсэх материалын зузаан (материалын дагуу)0.2 - 25 мм байна
Жолоочийн загварИмпортын servo мотор
Эрчим хүчний шаардлага380V, 50/60 Гц байна
Ажлын температур0-45 ℃
Тасралтгүй ажиллах цаг24 цаг
Машины жинОйролцоогоор 12000 төгрөг
Цахилгаан хангамжийн нийт хамгаалалтын түвшинIP54

Зүссэн зузааны лавлагааны хүснэгт


Лазерын хүчХамгийн их хэрчих зузаан
Нүүрстөрөгчийн ган (мм)Зэвэрдэггүй ган (мм)Хөнгөн цагаан (мм)Гуулин

(мм)

700Вт байна8311
1000Вт12422.5
1500Вт14543
2000Вт16654
3000Вт221068
Зөвхөн лавлагааны хувьд параметрээс дээгүүр байна

Дэлгэрэнгүй зураг

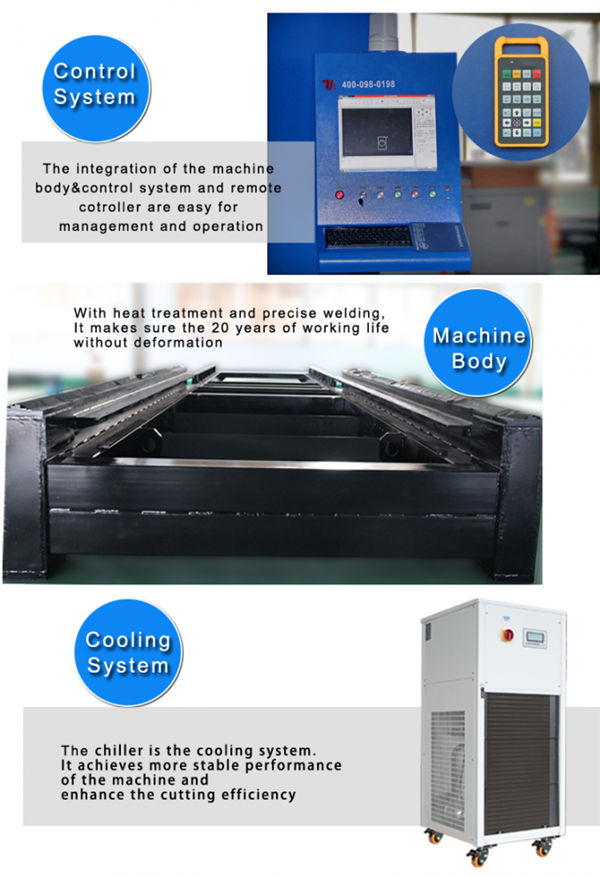

Нэр:Машины бие ба дагалдах хэрэгслүүд.600 ℃ дулааны боловсруулалт, зууханд 24 цаг хөргөх, CO2 хамгаалалтын нарийвчлал, 20 жилийн турш хэв гажилтгүй ашиглах боломжтой.
b. Синхрон X / Y / Z тэнхлэгүүд: Z-тэнхлэг нь 150 мм гүйх боломжтой бөгөөд олон төрлийн металл хуудас огтлоход тохиромжтой.
c.Мөнгөн чанар нь удаан эдэлгээтэй, засвар үйлчилгээ хийхэд хялбар.
Нэр:АС servo мотор ба драйверИнжсэн серо мотор (Y тэнхлэгийг хоёр servo мотороор удирддаг) нь нарийн төвөгтэй гаригийн бууруулагчтай хамт тогтвортой, нарийн, найдвартай жолоодлогыг баталгаажуулдаг.
Нэр:Нарийвчлалтай шугаман гарын авлага Сайжруулсан хайчлах систем, лазерын хүч ба servo хөдөлгөөн нь бие биенээ төгс тохируулж, өндөр нарийвчлалтай араа, өлгүүр хөтлөгч систем, сольж болох давхар ажлын ширээ зэрэг нь өндөр хурдтай, нарийвчлалтай ажиллах боломжийг олгодог.
Нэр:Толгойг таслахХарилцагчгүй огтлох толгой нь авто өндрийг хянах, мөргөлдөхгүй байх функцтэй бөгөөд ижил гаралтын хүчээр огтлох хурд, жигд байдал, зүсэх нарийвчлалыг ихээхэн сайжруулдаг. Нэг үгээр огтлох үр ашгийг нэмэгдүүлэх боломжтой.
Нэр:Лазерын эх сурвалжийн хурд, өндөр нарийвчлалтай огтлох шугам, тэгш зүсэлттэй

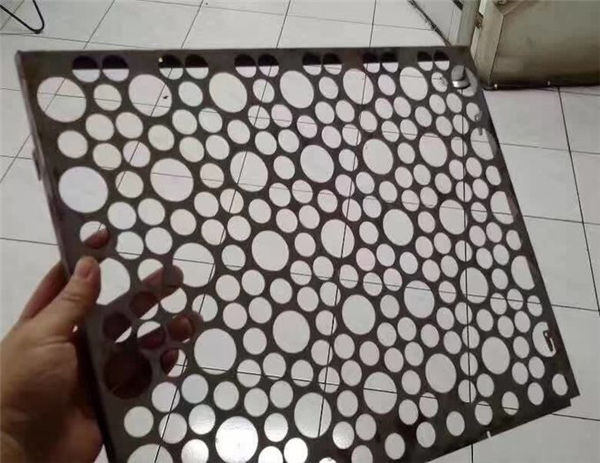

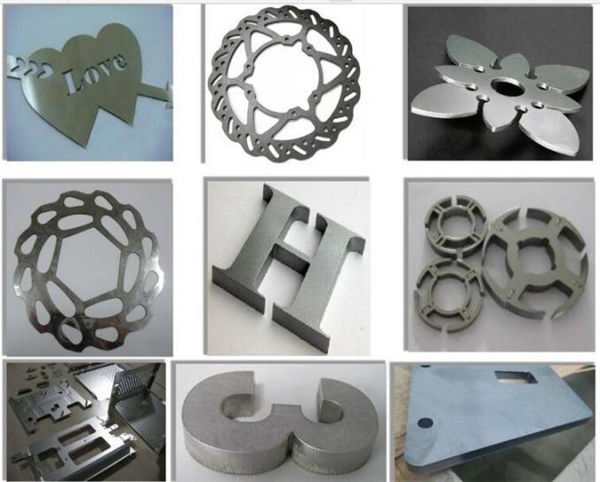

Дээж авах
