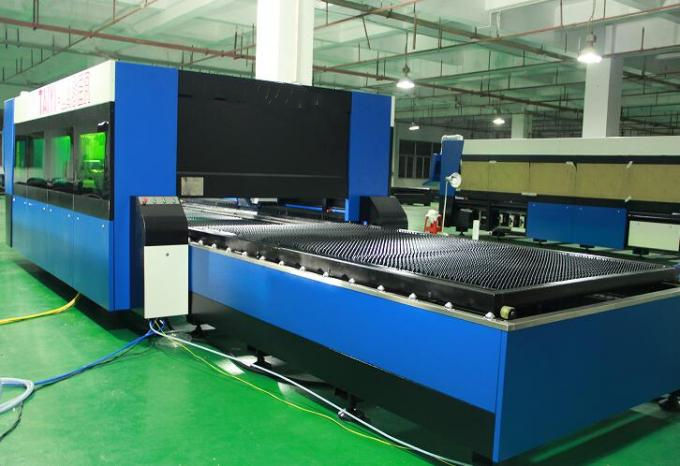

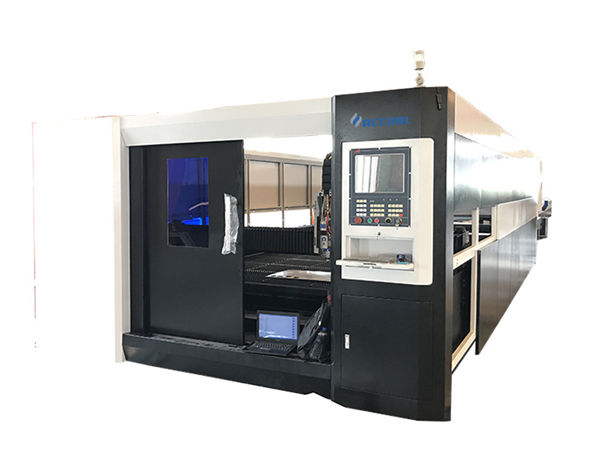

зэвэрдэггүй ган төмрийн хуудас ган шилэн лазер хэрчих машин

Бүтээгдэхүүний мэдээлэл

Гэрчилгээ: CE
Төлбөр ба хүргэх нөхцөлүүд:
Захиалгын хамгийн бага тоо: 1Set
Үнэ: Тохиролцоно
Сав баглаа боодлын дэлгэрэнгүй: 1 * 40GP сав
Хүргэлтийн хугацаа: 30 хоног
Төлбөрийн нөхцөл: L / C, D / A, T / T, D / P, Western Union
Нийлүүлэлтийн чадвар: 150сая

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт

Програм ::	Бүх металын материал	Зузаан хэрчих:	SS Upto 12 мм, MS Upto 22см байна
Лазерын төрөл ::	Шилэн	Судасны давтамж:	1-2000HZ
Байршлын систем:	Улаан гэрэл	Хяналтын програм хангамж ::	Cypcut
График форматыг дэмжинэ ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Гарал үүслийн газар::	Хятад улс
Загварын дугаар::	TY-6020JB	Борлуулалтын дараах үйлчилгээ үзүүлнэ ::	Хилийн чанадад ажилладаг машин механизмын инженерүүд
Нарийвчлалыг давтаж байна:	+ -0.03мм	Үйлдлийн температур::	0 ° C-45 ° C байна
Ажлын чийгшил ::	5%-95%	Лазерын эх сурвалж:	Хятад эсвэл импортолсон
Хүчдэл ::	AC380V ± 10% 50HZ (60HZ) байна	Тайрах талбай:	6000 * 2000мм
Бүтээгдэхүүний нэр:	Металл хуудас ган шилэн лазер хэрчих машин TY-6020JB

Шилэн лазерын машины давуу тал

1. Уламжлалт лазертай харьцуулах, шилэн лазер бол байгаль орчныг хамгаалах явдал юм
2. Цахилгаан эрчим хүчний хэрэглээ бага байдаг: шилэн лазерын фотоэлектрик хувиргах үр ашиг нь уламжлалт лазераас 15 дахин их байдаг.
3. Лазерын спот чанар өндөр: нэг модуль лазерын эх үүсвэр
4. Бага хэрэглээ: Цахилгаан хэрэглээ цагт 7 кВт-аас бага байдаг.

Шилэн лазер хэрчих машины үндсэн шинж чанарууд

Машины байгууллага:
1. Taiyi's Machine body нь 8мм ган хийцтэй, 600 ℃ дулааны боловсруулалт, нарийн гагнуураар хийсэн бөгөөд 20 жилийн турш хэв гажилтгүй ашиглах боломжтой.

2. Магнийн хайлшаар цутгамал хийц, деформацгүй хүчтэй тогтвортой байдал, хурдан хөдөлгөөн.

3. Машины бие махбодийн хоёр тал дээр тамхи татах өндөр үр ашигтай бүсчлэл, хүчтэй сегментчилсэн тоос, тамхи татах цуглуулга нь ажилчдын хор хөнөөлийг бууруулна.

4. Импортын нарийвчлалтай фланцын бууруулагч ба servo мотор, Хурдан ажилладаг хурд.

5. Машины сэрэмжлүүлгийг багасгах хаалттай иртэй, машины ор дээр 70 ир, 6 слайд бар, хуудас байрлуулж, татаж авахад цилиндртэй ажилладаг слайд бар.

6. Уян хатан ачих хайрцгийг урд болон хоёр талдаа ачаатай байх боломжтой бөгөөд энэ нь машины ажиллах нөхцөлд тохирно.

Үзүүлэлт

Лазер эх үүсвэрийн хэрэгсэл	Шилэн
Хэрчих муж (L * W)	6000 мм х 2000 мм байна
Z тэнхлэгийн цус харвалт	250 мм байна
Хамгийн их. байрлуулах хурд	120 м / мин байна
X, Y тэнхлэг Макс. хурдыг хурдасгах	1.0Г
Хөргөх хэлбэр	Ус хөргөх
Лазерын долгионы урт	1070нм
Лазер эх үүсвэрийн гаралтын хүч	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Заавал биш)
Хамгийн бага. цоорхойг огтлох	≤ 0.1 мм
Х, Y ба Z тэнхлэгүүдийн байршлыг нарийвчлал	± 0.03 мм
Х, Y ба Z тэнхлэгүүдийн байрлал тодорхойлох нарийвчлалыг давтав	± 0.01 мм байна
Зүсэх материалын зузаан (материалын дагуу)	0.2 - 25 мм байна
Жолоочийн загвар	Импортын servo мотор
Эрчим хүчний шаардлага	380V, 50/60 Гц байна
Ажлын температур	0-45 ℃
Тасралтгүй ажиллах цаг	24 цаг
Машины жин	Ойролцоогоор 12000 төгрөг
Цахилгаан хангамжийн нийт хамгаалалтын түвшин	IP54

Зүссэн зузааны лавлагааны хүснэгт

Лазерын хүч	Хамгийн их хэрчих зузаан
Лазерын хүч	Нүүрстөрөгчийн ган (мм)	Зэвэрдэггүй ган (мм)	Хөнгөн цагаан (мм)	Гуулин (мм)
700Вт байна	8	3	1	1
1000Вт	12	4	2	2.5
1500Вт	14	5	4	3
2000Вт	16	6	5	4
3000Вт	22	10	6	8
Зөвхөн лавлагааны хувьд параметрээс дээгүүр байна

Хэрэглээний материал

Зэвэрдэггүй ган, нүүрстөрөгчийн ган, хайлш ган, силикон ган, хаврын ган, цайрдсан хавтан, даршилсан хавтан, гуулин хавтан, зэс хавтан, хөнгөн цагаан хавтан, бусад

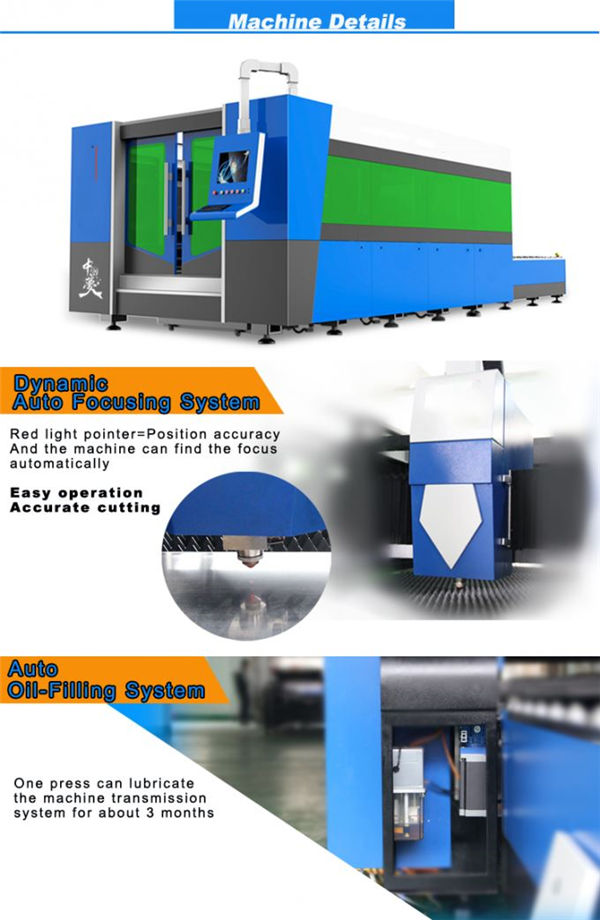

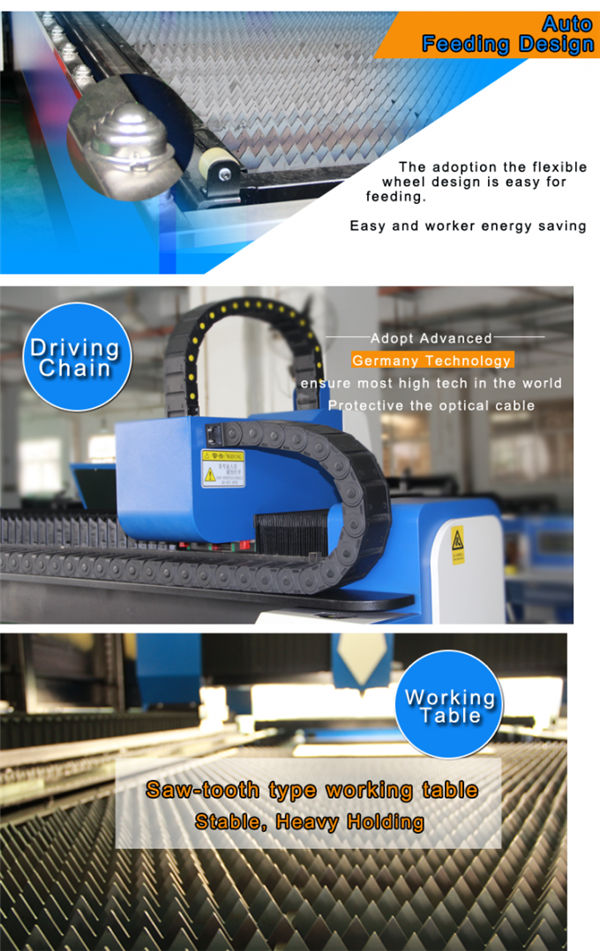

Дэлгэрэнгүй зураг

	Нэр:Машины бие ба эд ангиуд a.600 ℃ дулааны боловсруулалт, зууханд 24 цагийн турш хөргөх, CO2 хамгаалалтын нарийвчлал, 20 жилийн турш хэв гажилтгүй ашиглах. b. Синхрон X / Y / Z тэнхлэгүүд: Z-тэнхлэг нь 150 мм гүйх боломжтой бөгөөд олон төрлийн металл хуудас огтлоход тохиромжтой. c.Мөнгөн чанар нь удаан эдэлгээтэй, засвар үйлчилгээ хийхэд хялбар.
Нэр:AC servo мотор ба жолооч Нарийн төвөгтэй бууруулагчтай хамт импортын servo мотор (Y тэнхлэгийг хоёр servo мотороор удирддаг) нь тогтвортой, нарийн, найдвартай жолоодлогыг баталгаажуулдаг.
	Нэр:Нарийвчлалтай шугаман гарын авлага Дэвшилтэт огтлох систем, лазерын хүч ба servo хөдөлгөөн нь бие биенээ төгс тохируулж, өндөр нарийвчлалтай араа, өлгүүр хөтлөгч систем, өндөр хурдтай, нарийвчлалтай боловсруулж өгдөг.
Нэр:Толгойг таслах Холбоо барихгүй огтлох толгой нь авто өндрийг хянах, мөргөлдөхөөс урьдчилан сэргийлэх функцтэй бөгөөд ижил гаралтын хүчээр огтлох хурд, жигд байдал, зүсэх нарийвчлалыг ихээхэн сайжруулдаг. Нэг үгээр огтлох үр ашгийг нэмэгдүүлэх боломжтой.
	Нэр:Лазерын эх үүсвэр хурдан хурд, өндөр нарийвчлалтай огтлох шугам, гөлгөр зүсэлт хийх боломжтой

Нэр:Машины бие ба эд ангиуд

a.600 ℃ дулааны боловсруулалт, зууханд 24 цагийн турш хөргөх, CO2 хамгаалалтын нарийвчлал, 20 жилийн турш хэв гажилтгүй ашиглах.
b. Синхрон X / Y / Z тэнхлэгүүд: Z-тэнхлэг нь 150 мм гүйх боломжтой бөгөөд олон төрлийн металл хуудас огтлоход тохиромжтой.
c.Мөнгөн чанар нь удаан эдэлгээтэй, засвар үйлчилгээ хийхэд хялбар.

Нэр:AC servo мотор ба жолооч

Нарийн төвөгтэй бууруулагчтай хамт импортын servo мотор (Y тэнхлэгийг хоёр servo мотороор удирддаг) нь тогтвортой, нарийн, найдвартай жолоодлогыг баталгаажуулдаг.

Нэр:Нарийвчлалтай шугаман гарын авлага

Дэвшилтэт огтлох систем, лазерын хүч ба servo хөдөлгөөн нь бие биенээ төгс тохируулж, өндөр нарийвчлалтай араа, өлгүүр хөтлөгч систем, өндөр хурдтай, нарийвчлалтай боловсруулж өгдөг.

Нэр:Толгойг таслах

Холбоо барихгүй огтлох толгой нь авто өндрийг хянах, мөргөлдөхөөс урьдчилан сэргийлэх функцтэй бөгөөд ижил гаралтын хүчээр огтлох хурд, жигд байдал, зүсэх нарийвчлалыг ихээхэн сайжруулдаг. Нэг үгээр огтлох үр ашгийг нэмэгдүүлэх боломжтой.

Нэр:Лазерын эх үүсвэр

хурдан хурд, өндөр нарийвчлалтай огтлох шугам, гөлгөр зүсэлт хийх боломжтой

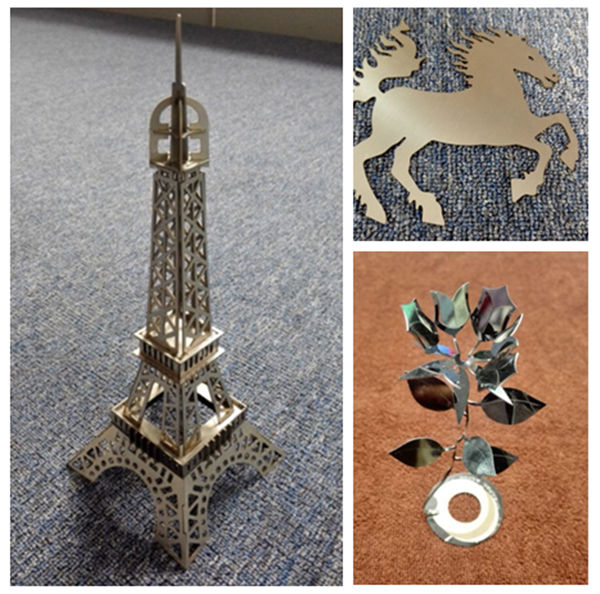

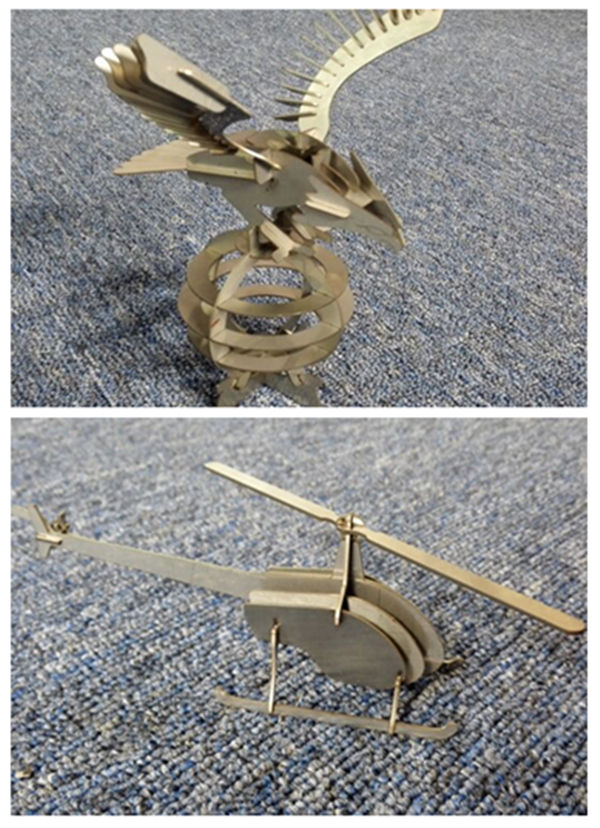

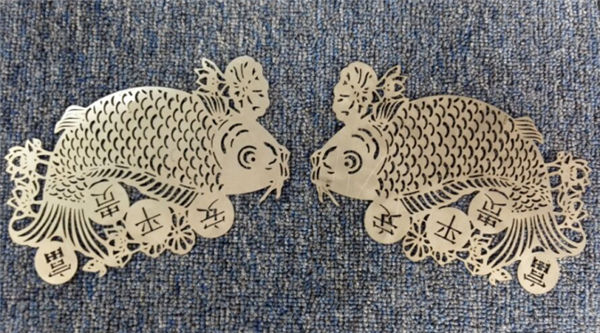

Дээж авах

Сургалт

Борлуулалтын дараах үйлчилгээ, сургалтаас машин суурилуулах ажил (3 арга):
1. Видео, хэрэглэгчийн гарын авлагыг англи хэл дээр суурилуулах, ажиллуулах, засвар үйлчилгээ хийх, засвар үйлчилгээ хийх, техникийн гарын авлага, и-мэйл, факс, утас / whatsapp / skype // гэх мэт утсаар танилцах боломжтой. суулгах, ашиглах, тохируулах зарим бэрхшээлүүд.
2. Танай компанид технологич манай үйлдвэрт ирж тоног төхөөрөмж, ашиглалтын талаархи үндсэн мэдлэг, 3-5 хоногийн сургалтын хугацаа хангалттай байхаар сургалт зохион байгуулах боломжтой. Сургалтын агуулга дараах байдалтай байна.
a) Нийтлэг зургийн програм хангамжийн сургалт;
б) Сургалтын горимыг асаах, унтраах машин;
в) Хяналтын самбар ба програм хангамжийн параметрүүдийн ач холбогдол, параметрийн хүрээ
d) Машины үндсэн цэвэрлэгээ, засвар үйлчилгээ;
e) Тоног төхөөрөмжийн нийтлэг алдааг олж засварлах;
е) Үйл ажиллагааны талаар болгоомжтой хандах.
3. Хаалга, хаалга зааврын сургалтын үйлчилгээ. виз, аяллын зардал, байрлах зардал нь захиалагчийн зардлаар хийгдэнэ. Сургалтын үеэр манай инженерүүдийн аль алинд нь орчуулагч ажиллуулах нь илүү дээр юм. Сургалтын цаг: 3-5 өдөр.

Баталгаат хугацаа

а). 1 Металл шилэн лазер хэрчих машинд зориулж бүхэл бүтэн машинд зориулагдсан. (Хүний хийсэн хохирлыг тохиролцоно.)
б). Лазерын эх үүсвэр 2 жилийн баталгаат хугацаа
в). Насан туршийн засвар үйлчилгээ, сэлбэг хэрэгслийн хангамж
г). Үйл ажиллагааны ажилтнуудад үнэ төлбөргүй сургалт явуулна. (инженер гадаадад очиж ажиллах боломжтой.)
