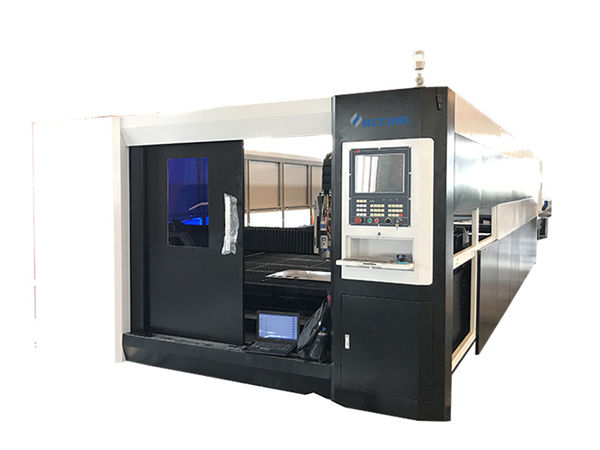

3000w шилэн cnc лазер металл зүсэх машин gantry давхар жолоодлогын бүтэц

Бүтээгдэхүүний мэдээлэл

Гэрчилгээ: CE
Төлбөр ба хүргэх нөхцөлүүд:
Захиалгын хамгийн бага тоо: 1Set
Үнэ: Тохиролцоно
Сав баглаа боодлын дэлгэрэнгүй: 1 * 40GP сав
Хүргэлтийн хугацаа: 30 хоног
Төлбөрийн нөхцөл: L / C, D / A, T / T, D / P, Western Union

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт

Програм ::	Бүх металын материал	Зузаан хэрчих:	SS Upto 12 мм, MS Upto 22см байна
Лазерын төрөл ::	Шилэн	Судасны давтамж:	1-2000HZ
Байршлын систем:	Улаан гэрэл	Хяналтын програм хангамж ::	Cypcut
График форматыг дэмжинэ ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Гарал үүслийн газар::	Хятад улс
Загварын дугаар::	TY-DD3015	Борлуулалтын дараах үйлчилгээ үзүүлнэ ::	Хилийн чанадад ажилладаг машин механизмын инженерүүд
Нарийвчлалыг давтаж байна:	+ -0.03мм	Үйлдлийн температур::	0 ° C-45 ° C байна
Ажлын чийгшил ::	5%-95%	Лазерын эх сурвалж:	Хятад эсвэл импортолсон
Хүчдэл ::	AC380V ± 10% 50HZ (60HZ) байна	Тайрах талбай:	3000х1500мм хэмжээтэй

Шилэн лазерын машины давуу тал

1. Гэрлийн туяа маш сайн чанартай
2. Өндөр зүсэх хурд: ижил хүчээр co2 лазер хэрчих машинаар 2 удаа.
3. Фотоэлектрик хувиргалтын маш өндөр тогтвортой байдал, үр ашиг
4. зардал, засвар үйлчилгээний өртөгийг ашиглах нь маш бага
5. Бүтээгдэхүүний тохиромжтой ажиллагаа, засвар үйлчилгээ
6. Маш зөөлөн зөөлөн оптик эффектүүд: авсаархан хэмжээ, бүтэц
7. Гантри давхар жолоодлогын бүтэц, өндөр чийгтэй машин хэрэгслийн ор, сайн чанга,
8. Энэхүү загвар нь импортын AC servo системийн драйвер ба импортын дамжуулалтын системийг ашигладаг, багаж хэрэгслийн хөдөлгөөнт бүтэц нь импортын араа болон өлгүүр дамжуулалт, тоноглолын шугамын хөтөч зам, өндөр хурд, өндөр нарийвчлалтай, өндөр найдвартай байдлыг хангаж өгдөг.
9. Тавиур ба гарын авлага нь бүрэн хаалттай хамгаалалтын төхөөрөмжийг авдаг бөгөөд газрын тосгүй үрэлтийн хөдөлгөөн, тоосны бохирдолтоос сэргийлдэг, дамжуулах хэсгийн ашиглалтыг сайжруулж, багаж хэрэгслийн хөдөлгөөний нарийвчлалыг баталгаажуулдаг.
10. Мэргэжлийн лазер хэрчих машин, cnc хяналтын систем, компьютерийн ажиллагаа нь зүсэх чанарыг хангаж, зүсэх ажилд илүү тохиромжтой.
11. Автомат сэлбэх хүснэгтийн тохиргоо нь зогсолтын хугацааг богиносгож, ажлын үр ашгийг 30% -иас дээш үр дүнтэй сайжруулдаг.
12. Аюулгүй байдлыг ашиглан бүрэн хаалттай хамгаалалтын бүрхүүлтэй. (Хаалттай загвар)

Шилэн лазер хэрчих машины үндсэн шинж чанарууд

Машины байгууллага:
1. Taiyi's Machine body нь 8мм ган хийцтэй, 600 ℃ дулааны боловсруулалт, нарийн гагнуураар хийсэн бөгөөд 20 жилийн турш хэв гажилтгүй ашиглах боломжтой.
2. Магнийн хайлшаар цутгамал хийц, деформацгүй хүчтэй тогтвортой байдал, хурдан хөдөлгөөн.
3. Машины бие махбодийн хоёр тал дээр тамхи татах өндөр үр ашигтай бүсчлэл, хүчтэй сегментчилсэн тоос, тамхи татах цуглуулга нь ажилчдын хор хөнөөлийг бууруулна.
4. Импортын нарийвчлалтай фланцын бууруулагч ба servo мотор, Хурдан ажилладаг хурд.
5. Машины сэрэмжлүүлгийг багасгах хаалттай иртэй, машины ор дээр 70 ир, 6 слайд бар, хуудас байрлуулж, татаж авахад цилиндртэй ажилладаг слайд бар.
6. Уян хатан ачих хайрцгийг урд болон хоёр талдаа ачаатай байх боломжтой бөгөөд энэ нь машины ажиллах нөхцөлд тохирно.

Үзүүлэлт

Лазер эх үүсвэрийн хэрэгсэл	Шилэн
Хэрчих муж (L * W)	3000 мм х 15000 мм
Z тэнхлэгийн цус харвалт	250 мм байна
Хамгийн их. байрлуулах хурд	120 м / мин байна
X, Y тэнхлэг Макс. хурдыг хурдасгах	1.0Г
Хөргөх хэлбэр	Ус хөргөх
Лазерын долгионы урт	1070нм
Лазер эх үүсвэрийн гаралтын хүч	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Заавал биш)
Хамгийн бага. цоорхойг огтлох	≤ 0.1 мм
Х, Y ба Z тэнхлэгүүдийн байршлыг нарийвчлал	± 0.03 мм
Х, Y ба Z тэнхлэгүүдийн байрлал тодорхойлох нарийвчлалыг давтав	± 0.01 мм байна
Зүсэх материалын зузаан (материалын дагуу)	0.2 - 25 мм байна
Жолоочийн загвар	Импортын servo мотор
Эрчим хүчний шаардлага	380V, 50/60 Гц байна
Ажлын температур	0-45 ℃
Тасралтгүй ажиллах цаг	24 цаг
Машины жин	Ойролцоогоор 12000 төгрөг
Цахилгаан хангамжийн нийт хамгаалалтын түвшин	IP54

Зүссэн зузааны лавлагааны хүснэгт

Лазерын хүч	Хамгийн их хэрчих зузаан
Лазерын хүч	Нүүрстөрөгчийн ган (мм)	Зэвэрдэггүй ган (мм)	Хөнгөн цагаан (мм)	Гуулин (мм)
700Вт байна	8	3	1	1
1000Вт	12	4	2	2.5
1500Вт	14	5	4	3
2000Вт	16	6	5	4
3000Вт	22	10	6	8
Зөвхөн лавлагааны хувьд параметрээс дээгүүр байна

Хэрэглээний материал

гал тогооны хэрэгсэл, явах эд анги, шүүгээ, металл хоолой, чийдэн, дэнлүү, металл эдлэл, техник хангамж, нарийн машин механизм, авто сэлбэг, цахилгаан шат, тавиур, зар сурталчилгаа, электроник, тоглоом болон бусад салбарт.

Дэлгэрэнгүй зураг

	Нэр: Машины их бие ба аксессуар.6.6 ℃ дулааны боловсруулалт, зууханд 24 цаг хөргөх, CO2 хамгаалалтын нарийн гагнуур хийх бөгөөд 20 жилийн турш хэв гажилтгүй ашиглах боломжтой. b. Синхрон X / Y / Z тэнхлэгүүд: Z-тэнхлэг нь 150 мм гүйх боломжтой бөгөөд олон төрлийн металл хуудас огтлоход тохиромжтой. c.Мөнгөн чанар нь удаан эдэлгээтэй, засвар үйлчилгээ хийхэд хялбар.
Нэр:АС servo мотор ба драйверИнжсэн серо мотор (Y тэнхлэгийг хоёр servo мотороор удирддаг) нь нарийн төвөгтэй гаригийн бууруулагчтай хамт тогтвортой, нарийн, найдвартай жолоодлогыг баталгаажуулдаг.
	Нэр:Нарийвчлалтай шугаман гарын авлага Сайжруулсан хайчлах систем, лазерын хүч ба servo хөдөлгөөн нь бие биенээ төгс тохируулж, өндөр нарийвчлалтай араа, өлгүүр хөтлөгч систем, сольж болох давхар ажлын ширээ зэрэг нь өндөр хурдтай, нарийвчлалтай ажиллах боломжийг олгодог.
Нэр:Толгойг таслахХарилцагчгүй огтлох толгой нь авто өндрийг хянах, мөргөлдөхгүй байх функцтэй бөгөөд ижил гаралтын хүчээр огтлох хурд, жигд байдал, зүсэх нарийвчлалыг ихээхэн сайжруулдаг. Нэг үгээр огтлох үр ашгийг нэмэгдүүлэх боломжтой.
	Нэр:Лазерын эх сурвалжийн хурд, өндөр нарийвчлалтай огтлох шугам, тэгш зүсэлттэй

Сургалт

Борлуулалтын дараах үйлчилгээ, сургалтаас машин суурилуулах ажил (3 арга):
1. Видео, хэрэглэгчийн гарын авлагыг англи хэл дээр сургах, суурилуулах, ажиллуулах, засвар үйлчилгээ хийх, асуудал тулгах, техникийн гарын авлага, и-мэйл, факс, утас / whatsapp / skype // гэх мэт утсаар танилцах боломжтой. суулгах, ашиглах, тохируулах зарим бэрхшээлүүд.
2. Танай компани технологийн ажилтан манай үйлдвэрт ирж тоног төхөөрөмж, ашиглалтын талаархи үндсэн мэдлэг, 3-5 хоногийн сургалтын хугацаа хангалттай байхаар сургалт зохион байгуулж болно. Сургалтын агуулга дараах байдалтай байна.
a) Нийтлэг зургийн програм хангамжийн сургалт;
б) Сургалтын горимыг асаах, унтраах машин;
в) Хяналтын самбар ба програм хангамжийн параметрүүдийн ач холбогдол, параметрийн хүрээ
d) Машины үндсэн цэвэрлэгээ, засвар үйлчилгээ;
e) Тоног төхөөрөмжийн нийтлэг алдааг олж засварлах;
е) Үйл ажиллагааны талаар болгоомжтой хандах.
3.Дараа-хаалга зааврын сургалтын үйлчилгээ. виз, аяллын зардал, байрлах зардал нь захиалагчийн зардлаар хийгдэнэ. Сургалтын үеэр манай инженерүүдийн аль алинд нь орчуулагч ажиллуулах нь илүү дээр юм. Сургалтын цаг: 3-5 өдөр.

Баталгаат хугацаа

a) .1Бүх машинд зориулагдсан (Гар аргаар хийсэн хохирлыг тохиролцоно.)
б) .Лазерын эх үүсвэр 2 жилийн баталгаат хугацаа
в) .Тусгай засвар үйлчилгээ, сэлбэг хэрэгслийн хангамж
d) .Ашиглалтын ажилтнуудад үнэ төлбөргүй сургалт явуулна. (инженер гадаадад очиж ажиллах боломжтой.)
