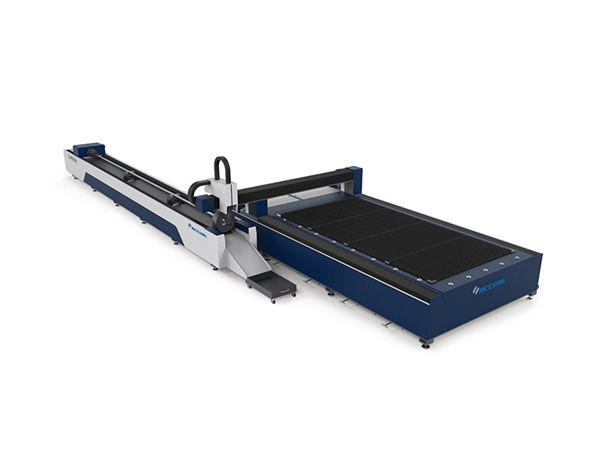

металл хоолой 3d лазер хэрчих машин / автомат хоолой огтлох машин

металл хоолой 3d лазер хэрчих машин / автомат хоолой огтлох машин

Бүтээгдэхүүний мэдээлэл

Гэрчилгээ: CE
Төлбөр ба хүргэх нөхцөлүүд:
Захиалгын хамгийн бага тоо: 1Set
Үнэ: Тохиролцоно
Сав баглаа боодлын дэлгэрэнгүй: 1 * 20GP сав
Хүргэлтийн хугацаа: 30 хоног
Төлбөрийн нөхцөл: L / C, D / A, T / T, D / P, Western Union, L / C
Нийлүүлэлтийн чадвар: сард 50скет

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт

Програм ::Бүх металын материалЗузаан хэрчих:SS Upto 10мм, MS Upto 22см байна
Лазерын төрөл ::ШилэнCNC Эсвэл үгүй ::Тийм шүү
Хөргөх горим ::Ус хөргөхХяналтын програм хангамж ::Cypcut
График форматыг дэмжинэ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTГарал үүслийн газар::Хятад улс
Загварын дугаар::TY-3015DGБорлуулалтын дараах үйлчилгээ үзүүлнэ ::Хилийн чанадад ажилладаг машин механизмын инженерүүд
Нарийвчлалыг давтаж байна:+ -0.03ммҮйлдлийн температур::0 ° C-45 ° C байна
Ажлын чийгшил ::5%-95%Боловсруулах хүрээ:20-130ммх3000мм
Хүчдэл ::AC380V ± 10% 50HZ (60HZ) байнаТайрах талбай:3000 * 1500 мм стандарт хэмжээтэй, томруулах боломжтой

Машины их бие

1. 8мм ган хийцтэй, 600 ℃ дулааны боловсруулалт, нарийн гагнуур бүхий манай Машины бие нь 20 жилийн турш хэв гажилгүйгээр ашиглах боломжтой.
2. Магнийн хайлшаар цутгамал хийц, деформацгүй хүчтэй тогтвортой байдал, хурдан хөдөлгөөн.
3. Машины бие махбодийн хоёр тал дээр тамхи татах өндөр үр ашигтай бүсчлэл, хүчтэй сегментчилсэн тоос, тамхи татах цуглуулга нь ажилчдын хор хөнөөлийг бууруулна.
4. Импортын нарийвчлалтай фланцын бууруулагч ба servo мотор, Хурдан ажилладаг хурд.
5. Машины сэрэмжлүүлгийг багасгах хаалттай иртэй, машины ор дээр 70 ир, 6 слайд бар, хуудас байрлуулж, татаж авахад цилиндртэй ажилладаг слайд бар.
6. Уян хатан ачих хайрцгийг урд болон хоёр талдаа ачаатай байх боломжтой бөгөөд энэ нь машины ажиллах нөхцөлд тохирно.

Шилэн лазер хэрчих машины давуу тал

1) Маш сайн туяа чанар: Жижиг фокусын диаметр ба ажлын өндөр үр ашиг, өндөр чанар.
2) хэрчих хурд өндөр: хэрчих хурд 60м / мин-ээс их байна
3) Тогтвортой ажиллаж байна: Дэлхийн шилдэг импортын шилэн лазеруудыг ашиглах, тогтвортой гүйцэтгэл, гол эд ангиудыг авах
100,000 цаг хүрэх;
4) Фотоэлектрик хувиргах өндөр үр ашиг: CO2 лазер хэрчих машин, харьцуулах,
шилэн лазер хэрчих машин нь гурван удаа фотоэлектрик хувиргах үр дүнтэй байдаг
5) Бага зардал, бага засвар үйлчилгээ: Эрчим хүч хэмнэж, хүрээлэн буй орчноо хамгаалах. Фотоэлектрик хувиргах хурд
нь 25-30% хүртэл байдаг. Цахилгаан эрчим хүчний хэрэглээ бага, энэ нь ердийн CO2 лазерын ердөө 20-30% байдаг
хэрчих машин. Шилэн шугам дамжуулах шугам нь линзийг тусгах шаардлагагүй бөгөөд засвар үйлчилгээний зардлыг хэмнэх болно;
6) Хялбар ажиллагаа: шилэн шугам дамжуулах, оптик замыг тохируулах;
7) Супер уян хатан оптик эффектүүд: Компакт загвар, уян хатан үйлдвэрлэлийн шаардлагад хялбар.

Үзүүлэлт

Лазер эх үүсвэрийн хэрэгсэлШилэн
Хэрчих муж (L * W)3000 мм х 1500 мм
Z тэнхлэгийн цус харвалт250 мм байна
Хамгийн их. байрлуулах хурд120 м / мин байна
X, Y тэнхлэг Макс. хурдыг хурдасгах1.0Г
Хөргөх хэлбэрУс хөргөх
Лазерын долгионы урт1070нм


Лазер эх үүсвэрийн гаралтын хүч



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Заавал биш)

Хамгийн бага. цоорхойг огтлох≤ 0.1 мм
Х, Y ба Z тэнхлэгүүдийн байршлыг нарийвчлал± 0.03 мм
Х, Y ба Z тэнхлэгүүдийн байрлал тодорхойлох нарийвчлалыг давтав± 0.01 мм байна
Зүсэх материалын зузаан (материалын дагуу)0.2 - 25 мм байна
Жолоочийн загварИмпортын servo мотор
Эрчим хүчний шаардлага380V, 50/60 Гц байна
Ажлын температур0-45 ℃
Тасралтгүй ажиллах цаг24 цаг
Машины жинОйролцоогоор 12000 төгрөг
Цахилгаан хангамжийн нийт хамгаалалтын түвшинIP54

Дэлгэрэнгүй зураг

Нэр: Машины их бие ба аксессуар.6.6 ℃ дулааны боловсруулалт, зууханд 24 цаг хөргөх, CO2 хамгаалалтын нарийн гагнуур хийх бөгөөд 20 жилийн турш хэв гажилтгүй ашиглах боломжтой.
b. Синхрон X / Y / Z тэнхлэгүүд: Z-тэнхлэг нь 150 мм гүйх боломжтой бөгөөд олон төрлийн металл хуудас огтлоход тохиромжтой.
c.Мөнгөн чанар нь удаан эдэлгээтэй, засвар үйлчилгээ хийхэд хялбар.
Нэр:АС servo мотор ба драйверИнжсэн серо мотор (Y тэнхлэгийг хоёр servo мотороор удирддаг) нь нарийн төвөгтэй гаригийн бууруулагчтай хамт тогтвортой, нарийн, найдвартай жолоодлогыг баталгаажуулдаг.
Нэр:Нарийвчлалтай шугаман гарын авлага Сайжруулсан хайчлах систем, лазерын хүч ба servo хөдөлгөөн нь бие биенээ төгс тохируулж, өндөр нарийвчлалтай араа, өлгүүр хөтлөгч систем, сольж болох давхар ажлын ширээ зэрэг нь өндөр хурдтай, нарийвчлалтай ажиллах боломжийг олгодог.
Нэр:Толгойг таслахХарилцагчгүй огтлох толгой нь авто өндрийг хянах, мөргөлдөхгүй байх функцтэй бөгөөд ижил гаралтын хүчээр огтлох хурд, жигд байдал, зүсэх нарийвчлалыг ихээхэн сайжруулдаг. Нэг үгээр огтлох үр ашгийг нэмэгдүүлэх боломжтой.
Нэр:Лазерын эх сурвалжийн хурд, өндөр нарийвчлалтай огтлох шугам, тэгш зүсэлттэй

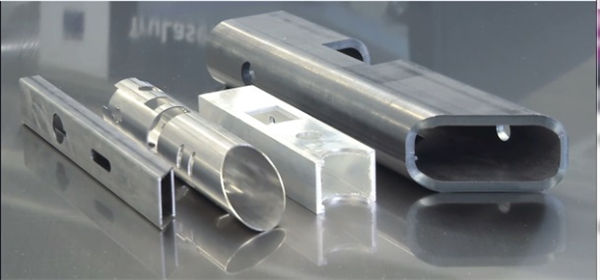

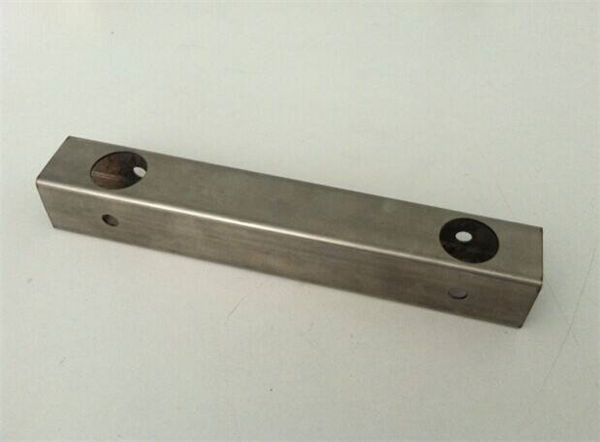

Дээж авах

Сургалт

Гэрээнд гарын үсэг зурсны дараа танай компани технологийн чиглэлээр манай үйлдвэрт ирж тоног төхөөрөмж, ашиглалтын талаархи үндсэн мэдлэг, 1-3 хоногийн сургалтын хугацаа, сургалтын агуулга дараах байдлаар суралцахаар зохион байгуулж болно.
a) Нийтлэг зургийн програм хангамжийн сургалт;
б) Сургалтын горимыг асаах, унтраах машин;
c) Хяналтын самбар ба програм хангамжийн параметрүүдийн ач холбогдол, параметрийн хүрээ;
d) Машины үндсэн цэвэрлэгээ, засвар үйлчилгээ;
e) Тоног төхөөрөмжийн нийтлэг алдааг олж засварлах;
е) Үйл ажиллагааны талаар болгоомжтой хандах
