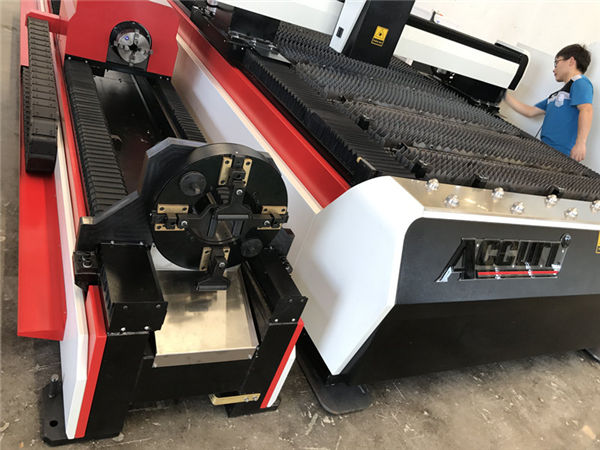

ss хоолой 3d лазер хэрчих машин / 3 тэнхлэг шилэн хуудас металл зүсэгч

ss хоолой 3d лазер хэрчих машин / 3 тэнхлэг шилэн хуудас металл зүсэгч

Бүтээгдэхүүний мэдээлэл

Гэрчилгээ: CE
Төлбөр ба хүргэх нөхцөлүүд:
Захиалгын хамгийн бага тоо: 1Set
Үнэ: Тохиролцоно
Сав баглаа боодлын дэлгэрэнгүй: 1 * 20GP сав
Хүргэлтийн хугацаа: 30 хоног
Төлбөрийн нөхцөл: L / C, D / A, T / T, D / P, Western Union, L / C
Нийлүүлэлтийн чадвар: сард 50скет

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт

Програм ::Бүх металын материалЗузаан хэрчих:SS Upto 10мм, MS Upto 22см байна
Лазерын төрөл ::ШилэнCNC Эсвэл үгүй ::Тийм шүү
Хөргөх горим ::Ус хөргөхХяналтын програм хангамж ::Cypcut
График форматыг дэмжинэ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTГарал үүслийн газар::Хятад улс
Загварын дугаар::TY-3015DGБорлуулалтын дараах үйлчилгээ үзүүлнэ ::Хилийн чанадад ажилладаг машин механизмын инженерүүд
Нарийвчлалыг давтаж байна:+ -0.03ммҮйлдлийн температур::0 ° C-45 ° C байна
Ажлын чийгшил ::5%-95%Хоолойн огтлох хүрээ:20-130ммх3000мм
Хүчдэл ::AC380V ± 10% 50HZ (60HZ) байнаТайрах талбай:3000 * 1500 мм стандарт хэмжээтэй, томруулах боломжтой

Машины их бие

1. Taiyi's Machine body нь 8мм ган хийцтэй, 600 ℃ дулааны боловсруулалт, нарийн гагнуураар хийсэн бөгөөд 20 жилийн турш хэв гажилтгүй ашиглах боломжтой.

2. Магнийн хайлшаар цутгамал хийц, деформацгүй хүчтэй тогтвортой байдал, хурдан хөдөлгөөн.

3. Машины бие махбодийн хоёр тал дээр тамхи татах өндөр үр ашигтай бүсчлэл, хүчтэй сегментчилсэн тоос, тамхи татах цуглуулга нь ажилчдын хор хөнөөлийг бууруулна.

4. Импортын нарийвчлалтай фланцын бууруулагч ба servo мотор, Хурдан ажилладаг хурд.

5. Машины сэрэмжлүүлгийг багасгах хаалттай иртэй, машины ор дээр 70 ир, 6 слайд бар, хуудас байрлуулж, татаж авахад цилиндртэй ажилладаг слайд бар.

6. Уян хатан ачих хайрцгийг урд болон хоёр талдаа ачаатай байх боломжтой бөгөөд энэ нь машины ажиллах нөхцөлд тохирно.

Шилэн лазер хэрчих машины давуу тал

1. Уламжлалт лазертай харьцуулаарай, шилэн лазер нь байгаль орчныг хамгаалах нь илүү чухал юм.
2. Цахилгаан эрчим хүчний хэрэглээ бага байдаг: шилэн лазерын фотоэлектрик хувиргах үр ашиг нь уламжлалт лазераас 15 дахин их байдаг.
3. Лазерын спот чанар өндөр: нэг модуль лазерын эх үүсвэр
4. Бага хэрэглээ: Цахилгаан хэрэглээ цагт 7 кВт-аас бага байдаг.



Нэг цагт зардлын дүн шинжилгээ хийх
Үгүй ээ, тийм биш.ЗүйлSS таслах (1мм)Зүсэх ган (5мм)Санамж
1Цахилгаан1.4USD / цаг1.4USD / цаг1. Хэрэв бид Агаарыг зүсэхэд ашигладаг бол зардал = агаарын компрессорын цахилгаан цэнэг + машин цахилгаан + хэрэглээний хэсгүүд
2. Dongguan дахь орон нутгийн төлбөрийг үндэслэн тооцсон зардал нь өөр өөр улс орнуудад зөрүүтэй байдаг.
3. Өөр өөр зузаантай хэрчихийн тулд янз бүрийн гус хэрэглэдэг
2Шатахуун (N2 / O2)2USD / цаг1.4USD / цаг
3Хамгаалах линз, цорго0.06USD / цаг0.07USD / цаг
Нийт зардал3.46USD / цаг2.87USD / цаг

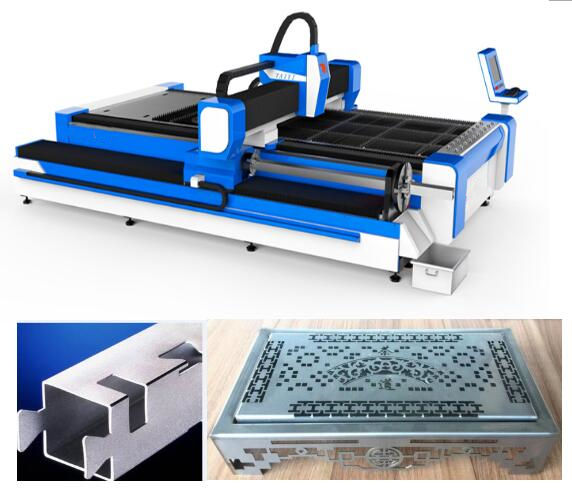

Үзүүлэлт

ЗагварTY-3015DG
Лазер эх үүсвэрийн хэрэгсэлШилэн
Хэрчих муж (L * W)3000 мм х 1500 мм
Z тэнхлэгийн цус харвалт250 мм байна
Хамгийн их. байрлуулах хурд120 м / мин байна
X, Y тэнхлэг Макс. хурдыг хурдасгах1.0Г
Хөргөх хэлбэрУс хөргөх
Лазерын долгионы урт1070нм


Лазер эх үүсвэрийн гаралтын хүч



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Заавал биш)

Хамгийн бага. цоорхойг огтлох≤ 0.1 мм
Х, Y ба Z тэнхлэгүүдийн байршлыг нарийвчлал± 0.03 мм
Х, Y ба Z тэнхлэгүүдийн байрлал тодорхойлох нарийвчлалыг давтав± 0.01 мм байна
Зүсэх материалын зузаан (материалын дагуу)0.2 - 25 мм байна
Жолоочийн загварИмпортын servo мотор
Эрчим хүчний шаардлага380V, 50/60 Гц байна
Ажлын температур0-45 ℃
Тасралтгүй ажиллах цаг24 цаг
Машины жинОйролцоогоор 12000 төгрөг
Цахилгаан хангамжийн нийт хамгаалалтын түвшинIP54

Дэлгэрэнгүй зураг





Нэр:Машины бие ба эд ангиуд

a.600 ℃ дулааны боловсруулалт, зууханд 24 цагийн турш хөргөх, CO2 хамгаалалтын нарийвчлал, 20 жилийн турш хэв гажилтгүй ашиглах.
b. Синхрон X / Y / Z тэнхлэгүүд: Z-тэнхлэг нь 150 мм гүйх боломжтой бөгөөд олон төрлийн металл хуудас огтлоход тохиромжтой.
c.Мөнгөн чанар нь удаан эдэлгээтэй, засвар үйлчилгээ хийхэд хялбар.

Нэр:AC servo мотор ба жолооч

Нарийн төвөгтэй бууруулагчтай хамт импортын servo мотор (Y тэнхлэгийг хоёр servo мотороор удирддаг) нь тогтвортой, нарийн, найдвартай жолоодлогыг баталгаажуулдаг.





Нэр:Нарийвчлалтай шугаман гарын авлага

Дэвшилтэт огтлох систем, лазерын хүч ба servo хөдөлгөөн нь бие биенээ төгс тохируулж, өндөр нарийвчлалтай араа, өлгүүр хөтлөгч систем, өндөр хурдтай, нарийвчлалтай боловсруулж өгдөг.

Нэр:Толгойг таслах



Холбоо барихгүй огтлох толгой нь авто өндрийг хянах, мөргөлдөхөөс урьдчилан сэргийлэх функцтэй бөгөөд ижил гаралтын хүчээр огтлох хурд, жигд байдал, зүсэх нарийвчлалыг ихээхэн сайжруулдаг. Нэг үгээр огтлох үр ашгийг нэмэгдүүлэх боломжтой.





Нэр:Лазерын эх үүсвэр

хурдан хурд, өндөр нарийвчлалтай огтлох шугам, гөлгөр зүсэлт хийх боломжтой

Дээж авах

Сургалт

Гэрээнд гарын үсэг зурсны дараа танай компани технологийн чиглэлээр манай үйлдвэрт ирж тоног төхөөрөмж, ашиглалтын талаархи үндсэн мэдлэг, 1-3 хоногийн сургалтын хугацаа, сургалтын агуулга дараах байдлаар суралцахаар зохион байгуулж болно.
a) Нийтлэг зургийн програм хангамжийн сургалт;
б) Сургалтын горимыг асаах, унтраах машин;
c) Хяналтын самбар ба програм хангамжийн параметрүүдийн ач холбогдол, параметрийн хүрээ;
d) Машины үндсэн цэвэрлэгээ, засвар үйлчилгээ;
e) Тоног төхөөрөмжийн нийтлэг алдааг олж засварлах;
е) Үйл ажиллагааны талаар болгоомжлох,

SS хоолой, хуудас лазер зүсэх машины баталгаатай

a) .1Бүх машинд зориулагдсан (Гар аргаар хийсэн хохирлыг тохиролцоно.)
б) .Лазерын эх үүсвэр 2 жилийн баталгаат хугацаа
в) .Тусгай засвар үйлчилгээ, сэлбэг хэрэгслийн хангамж
d) .Ашиглалтын ажилтнуудад үнэ төлбөргүй сургалт явуулна. (инженер гадаадад очиж ажиллах боломжтой.)
