жижиг хэмжээтэй нарийвчлалтай шилэн лазер хэрчих машин 800 ватт автомат байршил

Бүтээгдэхүүний мэдээлэл

Гэрчилгээ: ISO9001: 2008

Төлбөр ба хүргэх нөхцөлүүд:

Захиалгын хамгийн бага тоо: 1 нэгж

Үнэ: тохиролцоо

Сав баглаа боодлын дэлгэрэнгүй: Модон хайрцаг

Хүргэлтийн хугацаа: 7-15 хоног

Нийлүүлэлтийн чадвар: сард 2000 ширхэг

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт

Бүтээгдэхүүний нэр:	Жижиг хэмжээтэй 5050 өндөр нарийвчлалтай шилэн лазер хэрчих машин	Лазерын хүч:	300w-ээс 800w хүртэл
Ажлын хэсэг:	500 * 500мм	Хамгийн их хөдөлж буй хурд:	60м / мин
Байршлын нарийвчлал:	± 0.01-0.03	Powe хангамж:	3 × 380V ± 10% 220V ± 10% байна.
Багц:	Модон хэрэг	Баталгаа:	1 жил

Энэ загвар нь өндөр нарийвчлалтай шугаман моторын ажлын ур чадварыг ашигладаг, өндөр нарийвчлалтай, хурдан хурдтай; нэмэлт өндөр нарийвчлалтай CCD автомат байрлал, автомат тохируулгатай. Автомат компьютерийн програмаар хянагддаг бүх процесс, програмын интерфэйсийн бодит хугацааны санал хүсэлт, боловсруулалтын статусыг цаг тухайд нь ойлгох, холбоо барихгүй боловсруулах програм, механик стресс ба деформаци байхгүй, энгийн ажиллагаа, өндөр зүсэлт хийх нарийвчлал.

1, Практикийн шинэ төрлийн патентын нэгдсэн загвар нь янз бүрийн төрөл эсвэл лазер эх үүсвэр, авсаархан бүтэц найдвартай, аюулгүй, практик, үндэслэлтэй үйлдвэрлэгчидтэй тохирч болно.
2, Оптик гантиг тавцан ашиглан өндөр хурдны хөдөлгөөн, өндөр тогтвортой байдалд тохиромжтой чичирхийллийн эсрэг хүрээ дизайн.
3, Өндөр нарийвчлалтай, бүрэн санал хүсэлт бүхий шугаман моторын ажлын хурдтай, хурд нь хурдан; том ажлын талбайн харааны нарийвчлалын байрлал нь нэмэлт, автомат нарийн тохируулгатай.
4, Олон функц бүхий нэгдсэн хяналт, бие даасан судалгаа хийх, патентын програм хангамж боловсруулах, боловсруулалтын програм хангамжийн автомат удирдлага, програмын интерфейс бодит цаг хугацааны санал хүсэлт, бүх функц, бүх хэсгийг боловсруулах; контактгүй боловсруулалтын горим, механик стресс, деформаци байхгүй.

Тохиргоо

^#	^Зүйл	^{Үзүүлэлт}	^Брэнд	^Санамж
¹	^{Лазерын эх үүсвэр}	^800Вт	^{Максфотоник}
²	^{шугаман мотор}
³	^{Оптик сараалжтай}	^{тогтоол 0.5км}	^{Испани улс}
⁴	^Жолооч		^servotronix
⁵	^{Z тэнхлэгийн шураг модулийн бүлэг}
⁶	^{Лазер хэрчих толгой}	^BT230
⁷	^{Нарийвчлалтай шугаман гарын авлагын төмөр зам}		^{Сайн уу}
⁸	^Гантиг	^{18001350200}	^Шандун
⁹	^{Органик бүрхэвч}	^{Стандарт}
¹⁰	^{Машин боловсруулах материал}	^{Стандарт}		^{агаарын тээврийн хөнгөн цагаан хайлш}

Параметр

^{Ажлын хэмжээ}		^{500 х 500 (мм)}
^{Хамгийн их. Хурдатгал}		^1.2г
^{X AXIS}	^{Хамгийн их. Хөдөлгөөний хурд}	^{60м / мин}
	^{Маршрут}	^500мм
	^{Байршлын нарийвчлал}	^{± 0.01 мм}
	^{Давталтын нарийвчлал}	^{± 0.004 мм байна}
^{Y AXIS}	^{Хамгийн их. Хөдөлгөөний хурд}	^{60м / мин}
	^{Маршрут}	^500мм
	^{Байршлын нарийвчлал}	^{± 0.01 мм}
	^{Давталтын нарийвчлал}	^{± 0.004 мм байна}
^{Z AXIS}	^{Маршрут}	^100мм

Ажлын нөхцөл

¹	^{Ажлын температур}	^{-10 ℃ ～ 45 ℃ байна}
²	^{Харьцангуй чийгшил}	^{＜ 90% конденсатор байхгүй}
³	^{Байгаль орчин}	^{Сайн агааржуулалт, чичиргээ байхгүй}
⁴	^{Цахилгаан хангамж}	^{3 × 380V ± 10% 220V ± 10% байна.}
⁵	^{Эрчим хүчний давтамж}	^50Гц

4. Машины санал

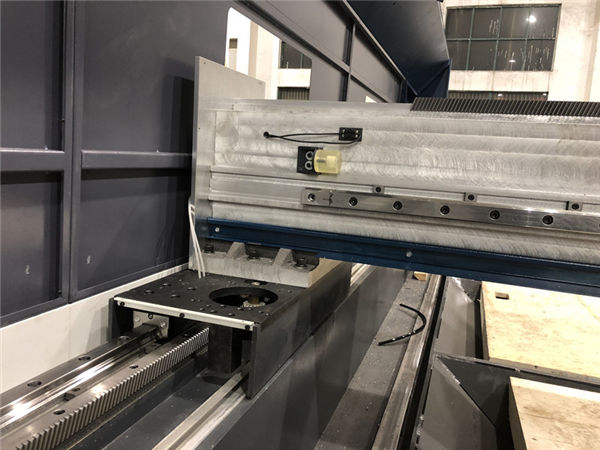

4. 1 Машины өлгүүр нь гантиг бүтэц, АНУ-ын CNC лазер хэрчих системийг ашигладаг. Зөөврийн тээрэмдэх машин боловсруулалтаар дамжуулан нэгдсэн загвар зохион байгуулалттай тул хөдөлгөөнийг зөв хийх боломжтой .Мотор шугамын мотор жолоодлогын систем, ээлтэй интерфэйс, урт хугацааны тогтвортой ажиллах боломжтой.
Өндөр нарийвчлалтай, зүлгүүр багатай, угсрах, солилцоход хялбар, THK Japan нарийвчлалтай шугаман гарын авлагын төмөр замыг хүлээн авсан. 2 толгой лазер хэрчих
BT230 (Raytools, Швейцарийн брэнд) авто фокус систем бүхий лазер хэрчих. Энэ нь материалын хог хаягдлыг гажуудуулахаас сэргийлж чадна. Хамгаалах шил нь огтлох толгойн доторхи чухал оптик эд ангиудын хямд үнийг хадгалж, хамгаалж чаддаг. Авто фокусын систем нь хавтгай биш металл хуудас боловсруулахад тохиромжтой. Өндөр чанарын лазеруудтай хослуулан BT230 нь керамик, анагаах ухаан, хагас дамжуулагч болон бусад салбарт өргөн хэрэглэгдэж болно.

^Зүйл	^{Параметр}
^{эвлүүлэг}	^100мм
^{анхаарлаа төвлөрүүл}	^125мм
^{оптик апертур}	^{25мм байна}
^{цорго (нэг)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 мм}
^{линз материал}	^{кварцын}
^{шилэн залгуур}	^QBH
^{Туслах даралт}	^{Хамгийн их. 20бар}
^жин	^{~ 1.5кг байна}

Удирдлагын систем

Мэргэжлийн PC-ийн үйлдвэрлэлийн компьютерийн үйл ажиллагаа, график интерфейс, ашиглахад хялбар, мэргэжлийн хайчлах хяналтын програм хангамж нь янз бүрийн график, текст, бодит цагийн боловсруулалт, CAD, CorelDraw болон бусад мэргэжлийн зураглалын програм хангамжийг чөлөөтэй боловсруулж чаддаг.
Байна. Өндөр чанарын үйлдвэрлэлийн компьютерийн хяналтын ажиллагаа
Байна. Өндөр үр ашигтай, ажиллуулахад хялбар CNC
Байна. Z тэнхлэгийг хянах автомат функц

Аппликешн харуулна

Тоног төхөөрөмж, өргөн хэрэглээний электроникийн эд ангиуд, төрөл бүрийн багаж хэрэгсэл, хуудас металл боловсруулах үйлдвэрлэлийн огтлол гэх мэт төрөл бүрийн металл хуудас хайчлах, цоолтуурын болон бусад төрлийн лазер боловсруулалтанд ашигладаг; янз бүрийн металл материалыг нарийн зүсэх, өрөмдөх.
