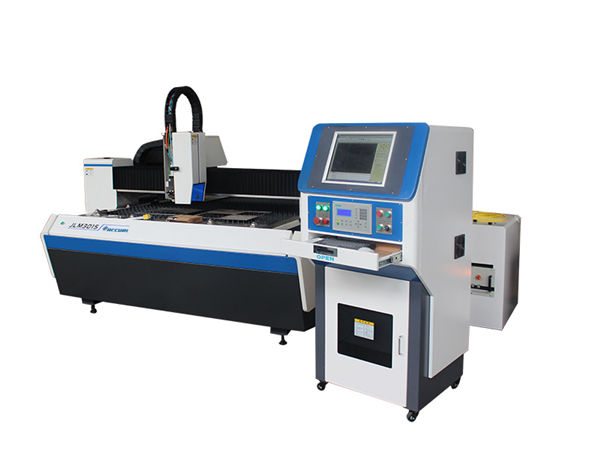

өндөр нарийвчлалтай жижиг нимгэн хуудас металл лазер хэрчих машин зэврэлтээс хамгаалах үйлчилгээ

Бүтээгдэхүүний мэдээлэл

Гэрчилгээ: ISO9001: 2008

Төлбөр ба хүргэх нөхцөлүүд:

Захиалгын хамгийн бага тоо: 1 нэгж

Үнэ: тохиролцоо

Сав баглаа боодлын дэлгэрэнгүй: Модон хайрцаг

Хүргэлтийн хугацаа: 7-15 хоног

Нийлүүлэлтийн чадвар: сард 2000 ширхэг

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт

Бүтээгдэхүүний нэр:	Өндөр нарийвчлалтай металл шилэн лазер хэрчих машин	Лазерын хүч:	500w / 800w
Ажлын хэсэг:	500 * 500мм	Хамгийн их хөдөлж буй хурд:	60м / мин
Байршлын нарийвчлал:	± 0.01-0.03	Powe хангамж:	3 × 380V ± 10% 220V ± 10% байна.
Багц:	Модон хэрэг	Баталгаа:	1 жил

Нарийвчлалтай лазер хэрчих машиныг RISE LASER загвараар боловсруулж хийсэн. Нимгэн хуудас металлын хэрэглээнд тэргүүлэгч лазер технологийг нэвтрүүлсэн. Машиныг гантиг, Cypcut лазер хэрчих системтэй хослуулсан. Нэгдсэн дизайн, хос гантри шугаман мотор жолоодлогын систем, найрсаг интерфэйс, урт хугацааны тогтвортой ажиллах чадвартай.

* Аюулгүй ажиллагааны бүтэц
* Бага ажил эрхэлдэг, жижиг цехэд тохиромжтой.
* Хялбар opertaion
* Хэрэглэхэд хялбар, зүсэлт хийх тэргүүлэх систем.
* Зэврэлтээс хамгаалах элэгдэл
* Дамжуулах хэсгүүдэд үнэ төлбөргүй засвар үйлчилгээ хийх, материалын зэврэлт хийх боломжтой.
* Тогтвортой, удаан эдэлгээтэй
* Гантиг машин хэрэгсэл, бага гажуудал, өндөр тогтвортой байдал, цочролын эсрэг.
* Нарийн зүсэлт хийх
* Хамгийн сайн зүсэлт Швейцарийн RAYTOOLS лазер зүсэх толгойноос ирдэг
* Шилэн лазерууд
* Хятад улсын чанартай брэндийн шилэн лазераар үйлдвэрлэгддэг.
* Нарийвчлалтай хөдөлгөөн хийх механизм
* Хос шугаман мотор жолоодох систем нь зүсэлтийн нарийвчлал, үр ашгийг дээшлүүлж чаддаг.

^{Тохиргоо}

^#	^Зүйл	^{Үзүүлэлт}	^Брэнд	^Санамж
¹	^{Лазерын эх үүсвэр}	^800Вт	^{Максфотоник}
²	^{шугаман мотор}		^{Райтоолууд}
³	^{Оптик сараалжтай}	^{тогтоол 0.5км}	^{Испани улс}
⁴	^Жолооч		^servotronix
⁵	^{Z тэнхлэгийн шураг модулийн бүлэг}		^{Эрх мэдэл өгөх}
⁶	^{Лазер хэрчих толгой}	^BT230	^{Райтоолууд}
⁷	^{Нарийвчлалтай шугаман гарын авлагын төмөр зам}		^{Сайн уу}
⁸	^Гантиг	^{18001350200}	^Шандун
⁹	^{Органик бүрхэвч}	^{Стандарт}	^{Райтоолууд}
¹⁰	^{Машин боловсруулах материал}	^{Стандарт}	^{Райтоолууд}	^{агаарын тээврийн хөнгөн цагаан хайлш}

^{Параметр}

^Загвар		⁵⁰⁵⁰
^{Ажлын хэмжээ}		^{500 х 500 (мм)}
^{Хамгийн их. Хурдатгал}		^1.2г
^{X AXIS}	^{Хамгийн их. Хөдөлгөөний хурд}	^{60м / мин}
	^{Маршрут}	^500мм
	^{Байршлын нарийвчлал}	^{± 0.01 мм}
	^{Давталтын нарийвчлал}	^{± 0.004 мм байна}
^{Y AXIS}	^{Хамгийн их. Хөдөлгөөний хурд}	^{60м / мин}
	^{Маршрут}	^500мм
	^{Байршлын нарийвчлал}	^{± 0.01 мм}
	^{Давталтын нарийвчлал}	^{± 0.004 мм байна}
^{Z AXIS}	^{Маршрут}	^100мм

^{Ажлын нөхцөл}

¹	^{Ажлын температур}	^{-10 ℃ ～ 45 ℃ байна}
²	^{Харьцангуй чийгшил}	^{＜ 90% конденсатор байхгүй}
³	^{Байгаль орчин}	^{Сайн агааржуулалт, чичиргээ байхгүй}
⁴	^{Цахилгаан хангамж}	^{3 × 380V ± 10% 220V ± 10% байна.}
⁵	^{Эрчим хүчний давтамж}	^50Гц

Машины санал

4.1 Машины өлгүүр нь гантиг бүтэц, АНУ-ын CNC лазер хэрчих системийг ашигладаг. Зөөврийн тээрэмдэх машин боловсруулалтаар дамжуулан нэгдсэн загвар зохион байгуулалттай тул хөдөлгөөнийг зөв хийх боломжтой .Мотор шугамын мотор жолоодлогын систем, ээлтэй интерфэйс, урт хугацааны тогтвортой ажиллах боломжтой.
Өндөр нарийвчлалтай, үрэлт багатай, угсрах, солилцоход хялбар, THK Japan нарийвчлалтай шугаман гарын авлагын төмөр замыг хүлээн авсан.

4. 2 лазер хэрчих толгой
BT230 (Raytools, Швейцарийн брэнд) авто фокус систем бүхий лазер хэрчих. Энэ нь материалын хог хаягдлыг гажуудуулахаас сэргийлж чадна. Хамгаалах шил нь огтлох толгойн доторхи чухал оптик эд ангиудын хямд үнийг хадгалж, хамгаалж чаддаг. Авто фокусын систем нь хавтгай биш металл хуудас боловсруулахад тохиромжтой. Өндөр чанарын лазеруудтай хослуулан BT230 нь керамик, анагаах ухаан, хагас дамжуулагч болон бусад салбарт өргөн хэрэглэгдэж болно.

^{эвлүүлэг}	^100мм
^{анхаарлаа төвлөрүүл}	^125мм
^{оптик апертур}	^{25мм байна}
^{цорго (нэг)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 мм}
^{линз материал}	^{кварцын}
^{шилэн залгуур}	^QBH
^{Туслах даралт}	^{Хамгийн их. 20бар}
^жин	^{~ 1.5кг байна}

4. 3 Хяналтын систем

Мэргэжлийн PC-ийн үйлдвэрлэлийн компьютерийн үйл ажиллагаа, график интерфейс, ашиглахад хялбар, мэргэжлийн хайчлах хяналтын програм хангамж нь янз бүрийн график, текст, бодит цагийн боловсруулалт, CAD, CorelDraw болон бусад мэргэжлийн зураглалын програм хангамжийг чөлөөтэй боловсруулж чаддаг.
Байна. Өндөр чанарын үйлдвэрлэлийн компьютерийн хяналтын ажиллагаа
Байна. Өндөр үр ашигтай, ажиллуулахад хялбар CNC
Байна. Z тэнхлэгийг хянах автомат функц
CNC хэрчих хяналтын систем
CNC огтлох хяналтын систем нь Windows XP Professional development дээр суурилсан өндөр хүчин чадалтай хяналтын картыг ашиглах явдал бөгөөд CNC хяналтын системийг бүрэн суурилуулсан тул машин, лазерын эх үүсвэрийн хоорондох бодит цагийн хяналт, програм хангамжийг илүү тохиромжтой, хурдан хийдэг.

Хяналтын системийн үндсэн шинж чанарууд

Тогтвортой ажиллагаа, сайн интерференцийн чадвар
Хурдан хөдлөх хурд, жигд эхлэх ба зогсоох
Сайн хэрчих нөлөө, хурдан зүсэх хурд
Их хэмжээний өгөгдөл боловсруулах хүчин чадал
Гаралтын удирдлага: Аж ахуйн нэгжийн гаралтын нэгдсэн горимыг дэмжиж, СС болон графикийн хоёр гаралтын горимыг хослуулан огтлох ажлыг эхлүүлэх бүх байрлалыг дэмжиж, зогсоох параметрийн дараа өөрчилж болно.

Програм хангамж

l Англи хувилбарыг ашиглах боломжтой
l Боловсруулалтын файлуудыг найдвартай байдлаар хадгалах
л ажлын хөдөлгөөн ба зүсэх дэлгэц
l DXF, олон улсын G код бүхий NC файлуудыг дэмжих боломжтой.
л Тооцооллыг автоматаар огтлох
l Боловсруулалтын хэрэгцээ шаардлагын дагуу огтлох эхлэлийн байрлал, боловсруулалтын чиглэлийг өөрчлөхөд дэмжлэг үзүүлэх бөгөөд энэ үед системийн динамик нь шугамын байрлалыг чиглүүлэх буюу чиглүүлэх чиглэлд тохируулна.
Файлыг импортлох эсвэл гарын авлагын тохируулга хийх үед ажлын цагийг оновчтой болгох.
Бүлгээс импортлосон болон ашигласан хэсэгчилсэн өгөгдлийг авах боломжтой
Автомат үүр хийх програм хангамж CAM
Өндөр хариу үйлдэл, түүврийн өндөр хурд, дамжуулах хурд өндөр, servo системийн тогтвортой байдлыг баталгаажуулдаг бөгөөд системээр дамжуулан түлхүүр нь мэдрэгчийг тохируулж өгдөг.
EtherCAT BUS CNC систем (AheadTechs) нь илүү уян хатан интерфэйсийг хянах уян хатан байдлыг хангах боломжтой.
Эд анги, үйлдвэрлэлийн хэмжээг боловсруулах менежмент.

^{Онолын хайчлах параметр}

^{Эрчим хүч (W)}	^{Материал}	^{Зузаан (мм)}	^{Таслах хурд (м / мин)}	^Хий
⁸⁰⁰	^{Зэвэрдэггүй ган}	¹	^8-9	^{N2 байна}
		²	^5-6	^{N2 байна}
		³	^1.8-2	^{N2 байна}
		⁴	^1.2-1.3	^{N2 байна}
⁸⁰⁰	^{Нүүрстөрөгчийн ган}	¹	^8-10	^О2
		²	^4-5	^О2
		³	^2.8-3	^О2
		⁴	^1.4-1.8	^О2
		⁵	^1.2-1.5	^О2
		⁶	^0.9-1.1	^О2
		⁸	^0.6-0.7	^О2
