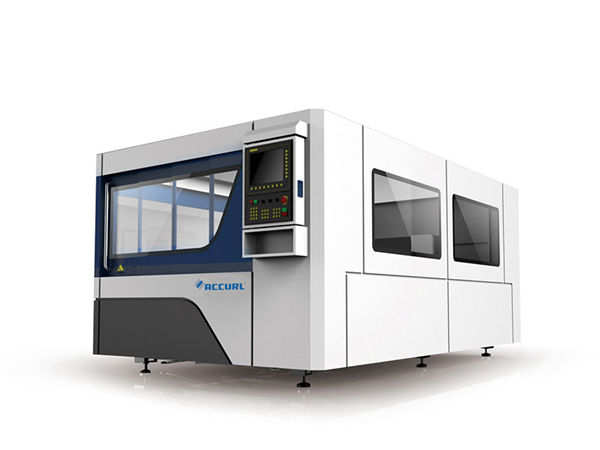

цайрдсан хуудас лазер хэрчих машин өвөрмөц утаа яндангийн систем

цайрдсан хуудас лазер хэрчих машин өвөрмөц утаа яндангийн систем

Бүтээгдэхүүний мэдээлэл


Гэрчилгээ: CE
Төлбөр ба хүргэх нөхцөлүүд:
Захиалгын хамгийн бага тоо: 1Set
Үнэ: Тохиролцоно
Сав баглаа боодлын дэлгэрэнгүй: 1 * 20GP сав
Хүргэлтийн хугацаа: 30 хоног
Төлбөрийн нөхцөл: L / C, D / A, T / T, D / P, Western Union

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт


Програм ::Бүх металын материалЗузаан хэрчих:Цайрдсан хуудас Upto 20mm
Лазерын төрөл ::ШилэнCNC Эсвэл үгүй ::Тийм шүү
Хөргөх горим ::Ус хөргөхХяналтын програм хангамж ::Cypcut
График форматыг дэмжинэ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTГарал үүслийн газар::Хятад улс
Загварын дугаар::TY-4020JBБорлуулалтын дараах үйлчилгээ үзүүлнэ ::Хилийн чанадад ажилладаг машин механизмын инженерүүд
Нарийвчлалыг давтаж байна:+ -0.03ммҮйлдлийн температур::0 ° C-45 ° C байна
Ажлын чийгшил ::5%-95%Лазерын эх сурвалж:Хятад эсвэл импортолсон
Хүчдэл ::AC380V ± 10% 50HZ (60HZ) байнаТайрах талбай:3000 * 1500мм

Шилэн лазерын машины давуу тал


1. Уламжлалт лазертай харьцуулаарай, шилэн лазер нь байгаль орчныг хамгаалах нь илүү чухал юм.



2. Цахилгаан эрчим хүчний хэрэглээ бага байдаг: шилэн лазерын фотоэлектрик хувиргах үр ашиг нь уламжлалт лазераас 15 дахин их байдаг.
3. Лазерын спот чанар өндөр: нэг модуль лазерын эх үүсвэр



4. Бага хэрэглээ: Цахилгаан хэрэглээ цагт 7 кВт-аас бага байдаг.



Биднийг яагаад сонгох хэрэгтэй

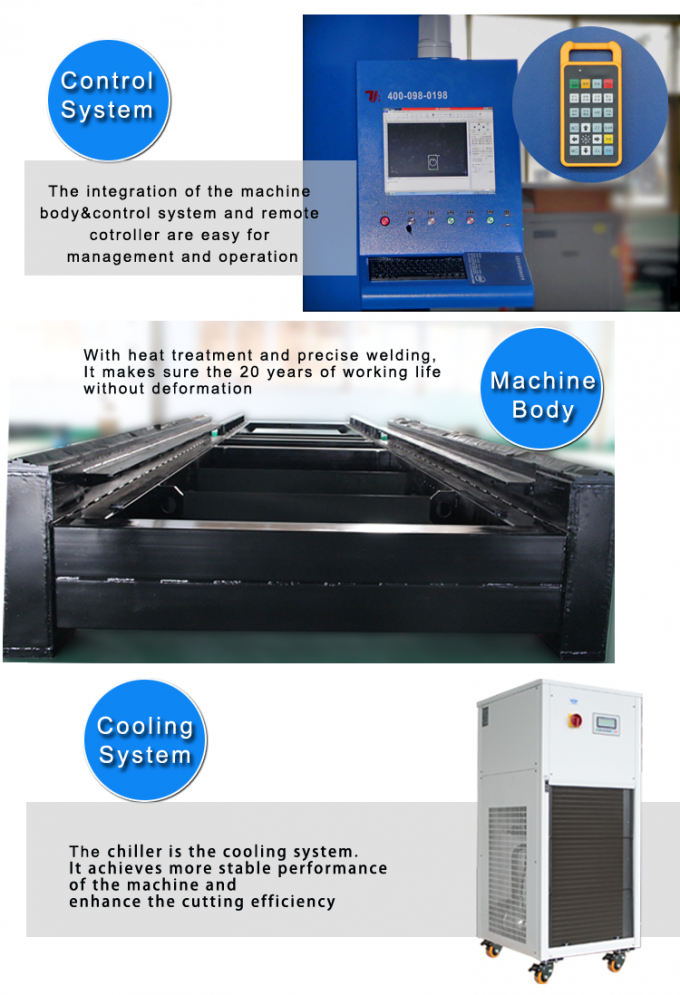

Машины байгууллага:
1. 8мм ган хийцтэй, 600 ℃ дулааны боловсруулалт, нарийн гагнуур бүхий манай Машины бие нь 20 жилийн турш хэв гажилгүйгээр ашиглах боломжтой.
2. Магнийн хайлшаар цутгамал хийц, деформацгүй хүчтэй тогтвортой байдал, хурдан хөдөлгөөн.
3. Машины бие махбодийн хоёр тал дээр тамхи татах өндөр үр ашигтай бүсчлэл, хүчтэй сегментчилсэн тоос, тамхи татах цуглуулга нь ажилчдын хор хөнөөлийг бууруулна.
4. Импортын нарийвчлалтай фланцын бууруулагч ба servo мотор, Хурдан ажилладаг хурд.
5. Машины сэрэмжлүүлгийг багасгах хаалттай иртэй, машины ор дээр 70 ир, 6 слайд бар, хуудас байрлуулж, татаж авахад цилиндртэй ажилладаг слайд бар.
6. Уян хатан ачих хайрцгийг урд болон хоёр талдаа ачаатай байх боломжтой бөгөөд энэ нь машины ажиллах нөхцөлд тохирно.

Үзүүлэлт


Лазерын эх үүсвэрIPG / Raycus / Макс
Машины их биегантигийн бүтэц
Ажлын аялалӨндөр нарийвчлалтай бөмбөг шураг тоормослох тэжээлийн төхөөрөмжтэй
Макс хурд80м / мин
X / Y байршлын нарийвчлал0.03 мм / м
Цахилгаан хангамж380V 50Hz / 60Hz байна
X / Y нь байршлын нарийвчлал± 0.03 мм
Температурыг ажиллуулах0 ° C-45 ° C байна
Макс хурдатгал1.0Г
Машины нийт хүч<16КВА
Хэрэглээний материалНимгэн зөөлөн ган, зэвэрдэггүй ган болон бусад төрлийн металл хуудас
Тайрах талбай3000мм * 1500мм / 4000мм * 2000мм / 6000мм * 2000мм
Нийт жин7500кг

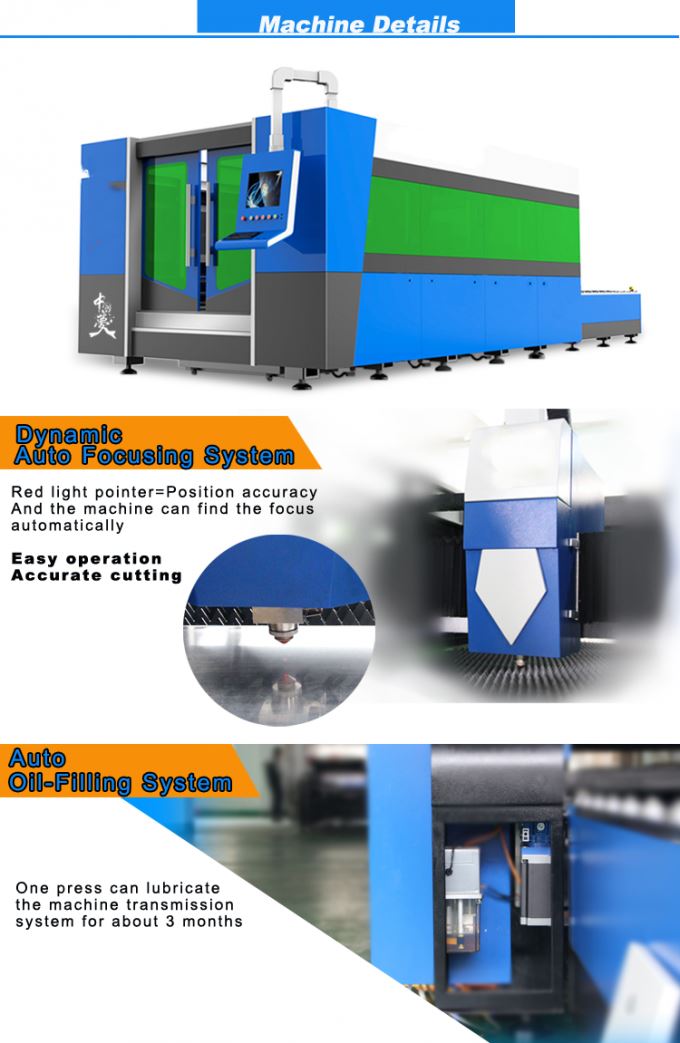

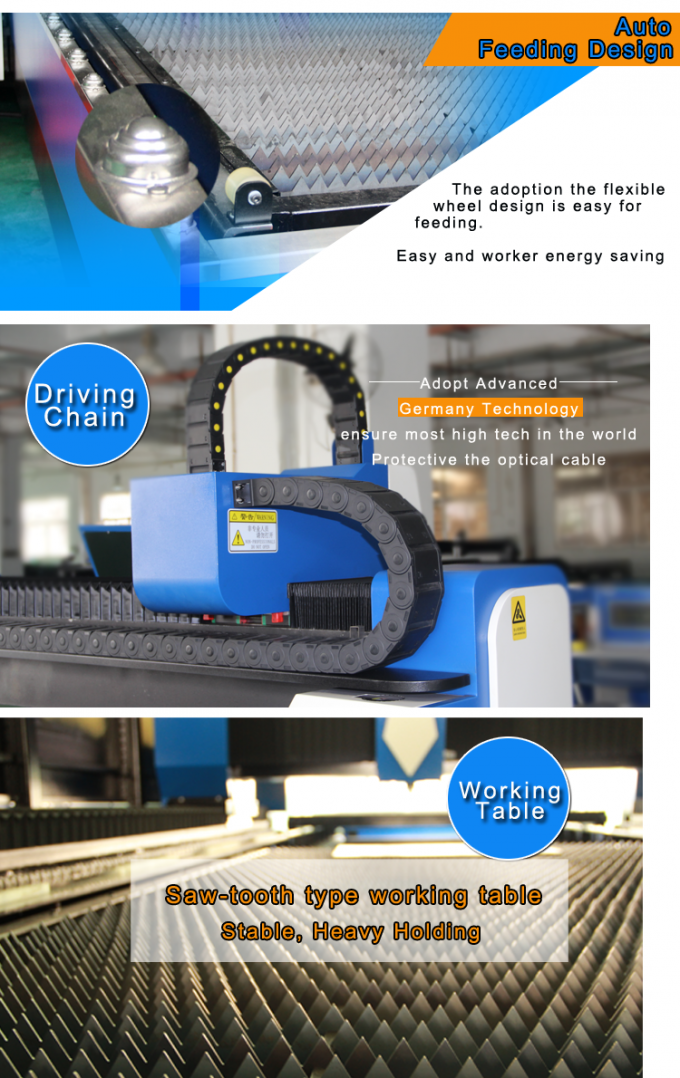

Дэлгэрэнгүй зураг






Нэр:Машины бие ба эд ангиуд

a.600 ℃ дулааны боловсруулалт, зууханд 24 цагийн турш хөргөх, CO2 хамгаалалтын нарийвчлал, 20 жилийн турш хэв гажилтгүй ашиглах.
b. Синхрон X / Y / Z тэнхлэгүүд: Z-тэнхлэг нь 150 мм гүйх боломжтой бөгөөд олон төрлийн металл хуудас огтлоход тохиромжтой.
c.Мөнгөн чанар нь удаан эдэлгээтэй, засвар үйлчилгээ хийхэд хялбар.

Нэр:AC servo мотор ба жолооч

Нарийн төвөгтэй бууруулагчтай хамт импортын servo мотор (Y тэнхлэгийг хоёр servo мотороор удирддаг) нь тогтвортой, нарийн, найдвартай жолоодлогыг баталгаажуулдаг.





Нэр:Нарийвчлалтай шугаман гарын авлага

Дэвшилтэт огтлох систем, лазерын хүч ба servo хөдөлгөөн нь бие биенээ төгс тохируулж, өндөр нарийвчлалтай араа, өлгүүр хөтлөгч систем, өндөр хурдтай, нарийвчлалтай боловсруулж өгдөг.

Нэр:Толгойг таслах



Холбоо барихгүй огтлох толгой нь авто өндрийг хянах, мөргөлдөхөөс урьдчилан сэргийлэх функцтэй бөгөөд ижил гаралтын хүчээр огтлох хурд, жигд байдал, зүсэх нарийвчлалыг ихээхэн сайжруулдаг. Нэг үгээр огтлох үр ашгийг нэмэгдүүлэх боломжтой.





Нэр:Лазерын эх үүсвэр

хурдан хурд, өндөр нарийвчлалтай огтлох шугам, гөлгөр зүсэлт хийх боломжтой

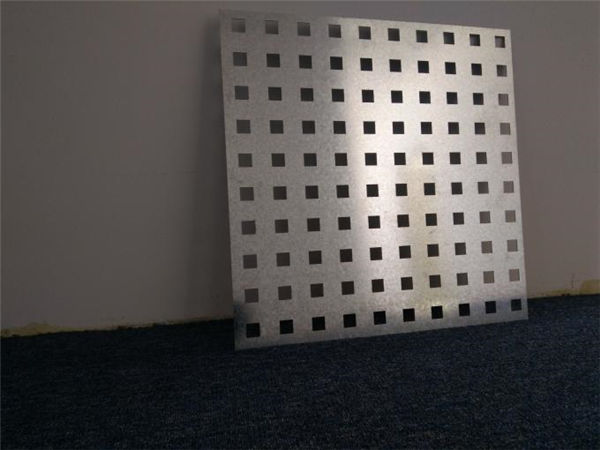

Дээж авах


Сургалт


Гэрээнд гарын үсэг зурсны дараа танай компани технологийн чиглэлээр манай үйлдвэрт ирж тоног төхөөрөмж, ашиглалтын талаархи үндсэн мэдлэг, 1-3 хоногийн сургалтын хугацаа, сургалтын агуулга дараах байдлаар суралцахаар зохион байгуулж болно.
a) Нийтлэг зургийн програм хангамжийн сургалт;
б) Сургалтын горимыг асаах, унтраах машин;
c) Хяналтын самбар ба програм хангамжийн параметрүүдийн ач холбогдол, параметрийн хүрээ;
d) Машины үндсэн цэвэрлэгээ, засвар үйлчилгээ;
e) Тоног төхөөрөмжийн нийтлэг алдааг олж засварлах;
е) Үйл ажиллагааны талаар болгоомжлох,

Баталгаат хугацаа


a).1Year for the whole machine for metal fiber laser marking machine. (Man-made Damage is negotiated.).
б) .Лазерын эх үүсвэр 2 жилийн баталгаат хугацаа
в) .Тусгай засвар үйлчилгээ, сэлбэг хэрэгслийн хангамж
d) .Ашиглалтын ажилтнуудад үнэ төлбөргүй сургалт явуулна. (инженер гадаадад очиж ажиллах боломжтой.)
