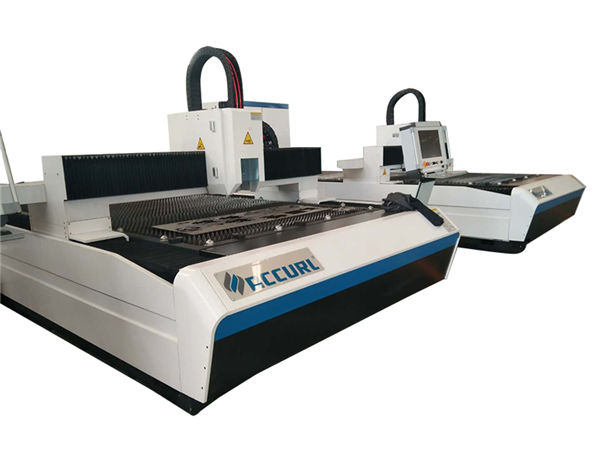

металл хуудас аж үйлдвэрийн лазер хэрчих машин 500w хашлага хамгаалах систем

металл хуудас аж үйлдвэрийн лазер хэрчих машин 500w хашлага хамгаалах систем

Бүтээгдэхүүний мэдээлэл

Гэрчилгээ: CE / FDA
Төлбөр ба хүргэх нөхцөлүүд:
Захиалгын хамгийн бага тоо: 1 SET
Үнэ: SET тутамд USD
Сав баглаа боодлын дэлгэрэнгүй: Төмөр бэхлэх бүс бүхий модон хайрцаг
Хүргэлтийн хугацаа: 20-30 ажлын өдөр
Төлбөрийн нөхцөл: T / T, L / C, Western Union
Нийлүүлэлтийн чадвар: Жилд 2000 нэгж

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт

Лазерын төрөл:Шилэн лазерын эх үүсвэрТайрах талбай:20-200 мм диаметртэй
Хөргөх горим:Ус хөргөхПрограм:Холбогдох материал
Ажиллах хүчдэл:380V / 50ГцФокуслах арга:Автомат тохируулах фокусыг дагаж мөрдөх
Дамжуулах арга:Араа ба өлгүүрЛазерын хүч:500Вт
Ажлын боломжтой хамгийн их ачаалал:1000кгX / Y тэнхлэгийн цэг:0.05 / 1000мм
CNC Эсвэл үгүй:ТИЙМАнги:4-р ангийн лазер

Бүтээгдэхүүний тодорхойлолт

Лазерын төрөлШилэн лазер
Лазерын брэндIPG / Maxphotonics
Лазерын хүч500W (1000W / 2000W / 4000W нэмэлт)
Ажлын хэсэг1500mmX3000mm 1300x2500mm заавал биш
Ажлын хүснэгтТогтмол ажлын хүснэгт
Удирдлагын системPMAC бүрэн хаалттай давталт servo хяналт
Жолоодох горимДавхар араа өлгүүр жолоодох
Сул зогсох / боловсруулах хурд72м / мин / 36м / мин
Байршлын нарийвчлал0.05 мм
Хамгаалах системБуулгах хамгаалалт
Лазер толгойPrecitec / Лазер Мех
Цахилгаан хангамжAC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz байна
Нийт цахилгаан7кВт ~ 11кВт
Шалны зай5.6mX3.2m (тогтмол хүснэгт)

Шугам хоолойг нарийвчлан бууруулах

Уртыг таслах6000мм байна
Диаметр20мм-200мм
Үлдсэн хамгийн бага материал250мм байна
X тэнхлэг230мм
Y тэнхлэг6500мм байна
Z тэнхлэг175 мм байна
Албан тушаалын нарийвчлал0.05 мм
Албан тушаалын нарийвчлал0.03 мм
X тэнхлэгийн хувьд хамгийн их хөдлөх хурд40м / мин
Y тэнхлэгт хамгийн их хөдлөх хурд500мм / с
Хурдатгал1 Г.
Хэмжээ (L * W * H)12000 * 1800 * 2400 мм
Жин3800кг

Металлын хувьд бүхэлд нь шилэн лазер хэрчих машин нь машинаас бүрддэг. Энэхүү систем нь багаж хэрэгсэл, хөдөлгөөний хэсэг, цахилгаан тоног төхөөрөмжийн хяналтын хэсэг болон бусад туслах хэсгүүдээс бүрдэнэ. Гурван тэнхлэгийн хөдөлгөөнтэй хэсгийг ажиллуулах хяналтын системээр дамжуулан шилэн лазер хэрчих толгойг тогтвортой, үнэн зөв, өндөр хурдтайгаар хөдөлгөж чаддаг. X болон Y тэнхлэгийг анхны сав баглаа боодол бүхий өндөр чанартай, нарийвчлалтай HIWIN шугаман гарын авлага бүхий төмөр замаар авч, ажлын ширээг бүхэлд нь гагнах квадрат хоолой, стресс тайлах эмчилгээ, хамгийн их даацтай mesa нь 500 кг авч болно бүх нийтийн бөмбөг агуулсан, захын хавчаарын төхөөрөмж суурилуулсан, дамжуулалтын нарийвчлалыг хангахын тулд бүрэн битүү тоос сорох төхөөрөмж, фотоэлектрик мэдрэгч болон бусад нарийн байршил хэсгүүдийг ашиглана.

Давуу тал

1. Эргэдэг төхөөрөмж дэх цахилгаан драйверын мотор хурдыг чөлөөтэй, хялбар ажиллана, дуу чимээ багатай, эргэлдэх хурд өндөр, өндөр нарийвчлалтай.
2. огтлолцох шугамыг огтолж болно. Хоолой барих хамгийн сайн сонголт.
3. Импорттолсон өндөр нарийвчлалтай дамжуулах төхөөрөмж нь servo системтэй маш сайн ажилладаг тул зүсэлтийн нарийвчлал, үр ашгийг баталгаажуулах боломжтой.
4. Маш сайн замын чанар: Жижиг лазер цэг, ажлын үр ашиг өндөр, өндөр чанартай.
5. Өндөр хэрчих хурд: огтлох хурд нь ижил хүч бүхий CO2 лазер хэрчих машинтай харьцуулахад 2-3 дахин их байдаг.
6. Тогтвортой ажиллаж байна: дэлхийн шилдэг импортын шилэн лазерыг ашиглах, тогтвортой гүйцэтгэл, гол эд анги нь 100,000 цаг хүрч чадна;
7. Фотоэлектрик хувиргах өндөр үр ашиг: CO2 лазер хэрчих машинтай харьцуулах, шилэн лазер хэрчих машин нь фотоэлектрик хувиргах үр ашгаас гурван дахин их байна.
8. Бага зардал: Эрчим хүч хэмнэх, хүрээлэн буй орчныг хамгаалах. Фотоэлектрик хувиргах түвшин 25-30% хүртэл байна. Цахилгаан эрчим хүч бага зарцуулдаг, энэ нь уламжлалт CO2 лазер хэрчих машины ердөө 20% -30% байдаг.
9. Бага засвар үйлчилгээ: шилэн шугам дамжуулах нь линзийг тусгах шаардлагагүй, засвар үйлчилгээний зардлыг хэмнэх;
10. Хялбар үйлдлүүд: шилэн шугам дамжуулах, оптик замыг тохируулах шаардлагагүй.

Холбогдох материалыг

Голчлон нүүрстөрөгчийн ган, цахиурын ган, зэвэрдэггүй ган, хөнгөн цагаан хайлш, титан хайлш, цайрдсан ган хуудас, даршилсан хавтан, хөнгөн цагаан цайрын хавтан, зэс, олон төрлийн металл материалыг огтлоход ашигладаг.

Холбогдох салбар

Хуудасны металл, техник хангамж, гал тогооны хэрэгсэл, электроник, автомашины эд анги, шил, зар сурталчилгаа, гар урлал, гэрэлтүүлэг, чимэглэл, үнэт эдлэл гэх мэт
Холбогдох материал:
Нүүрстөрөгчийн ган, зэвэрдэггүй ган, цайрдсан ган, хайлш, титан, хөнгөн цагаан, гууль, зэс болон бусад метал хуудас
