шилэн лазер сийлбэр хийх машин 10 метрийн машины биеийн загвар

шилэн лазер сийлбэр хийх машин 10 метрийн машины биеийн загвар

Бүтээгдэхүүний мэдээлэл


Гэрчилгээ: CE
Төлбөр ба хүргэх нөхцөлүүд:
Захиалгын хамгийн бага тоо: 1Set
Үнэ: Тохиролцоно
Сав баглаа боодлын дэлгэрэнгүй: 1 * 40GP сав
Хүргэлтийн хугацаа: 30 хоног
Төлбөрийн нөхцөл: L / C, D / A, T / T, D / P, Western Union

Бүтээгдэхүүний дэлгэрэнгүй тодорхойлолт


Програм:Бүх металын материалЗузаан хэрчих:Upto 1 мм SS
Лазерын төрөл:Оруулсан анхны шилэн лазерХамгийн их өтгөн зузаан:20мм / CS; 10 мм / SS
Min.line өргөн:0.1мм байнаХяналтын програм хангамж:Cypcut
График форматыг дэмжинэ:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTБрэндийн нэр:
Давтагдсан нарийвчлал:+/- 0.03ммҮйлдлийн температур:0 ° C-45 ° C байна
Хөргөх горим:Ус хөргөхЛазерын эх сурвалж:IPG / Nlight / Raycus / Макс
Хүчдэл:AC380V ± 10% 50HZ (60HZ) байнаТайрах талбай:3000х1500мм хэмжээтэй

Програм


Стандарт зэвэрдэггүй ган туузанд 0,2-аас 14 мм зузаантай

Бүтээгдэхүүн


100-800 мм хэмжээтэй дугуй тойргийг хайчил

Төслийн нууцлал


кодЗүйл
1Хаягдал зайлуулах систем
2Механик гар
3Лазер хэрчих машин
4Төв цахилгаан хянах кабинет
5Хөргөлтийн систем
6Тэжээлийн машин

Лазерын машины төрөл


Лазер эх үүсвэрийн хэрэгсэлШилэн
Хэрчих муж (L * W)10000 мм х 15000 мм
Z тэнхлэгийн цус харвалт250 мм байна
Хамгийн их. байрлуулах хурд120 м / мин байна
X, Y тэнхлэг Макс. хурдыг хурдасгах1.0Г
Хөргөх хэлбэрУс хөргөх
Лазерын долгионы урт1070нм


Лазер эх үүсвэрийн гаралтын хүч



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Заавал биш)

Хамгийн бага. цоорхойг огтлох≤ 0.1 мм
Х, Y ба Z тэнхлэгүүдийн байршлыг нарийвчлал± 0.03 мм
Х, Y ба Z тэнхлэгүүдийн байрлал тодорхойлох нарийвчлалыг давтав± 0.01 мм байна
Зүсэх материалын зузаан (материалын дагуу)0.2 - 25 мм байна
Жолоочийн загварИмпортын servo мотор
Эрчим хүчний шаардлага380V, 50/60 Гц байна
Ажлын температур0-45 ℃
Тасралтгүй ажиллах цаг24 цаг
Машины жинОйролцоогоор 12000 төгрөг
Цахилгаан хангамжийн нийт хамгаалалтын түвшинIP54

Лазер хэрчих машин параметр


Токарийн ор нь бүхэлдээ гагнуурын бүтцээр хийгдсэн бөгөөд стрессийг намжсаны дараа цэвэршүүлсний дараа ширүүн боловсруулалт хийж, метал өнгөлгөөг хоёрдогч чичирхийллийн хөгшрөлтийн аргаар боловсруулж, гагнуурын улмаас үүссэн стрессийг илүү сайн шийдэж, машины багажны тогтвортой байдлыг эрс сайжруулж өгдөг .X, Y, Z тэнхлэг нь өндөр нарийвчлалтай нунтаглах араа бууруулагч ба хатуулгын өлгүүр, өндөр нарийвчлалтай шугаман гарын авлага, дамжуулалтын үр дүнтэй механизмаар тоноглогдсон Японы servo моторыг ашигладаг бөгөөд машин нь автомат тосолгооны төхөөрөмжөөр тоноглогдсон, зүсэх талбай нь тоос шороотой. төхөөрөмж, зүсэх хэсгийн доод хэсэгт хаягдал машин, Механик хайчлах хөдөлгөөн, нуман тааруу дүүргэлтийн ажиллагаа, нэг удаагийн зүсэлт хийсний дараа гарал үүслийг буцаах шаардлагагүй бөгөөд ингэснээр их цаг хэмнэдэг, хэрчих хурд нь сайжирсан. Тооцооллоор энэ сайжруулалтын тусламжтайгаар огтлолтын 15% -иас илүү үр ашгийг дээшлүүлэх боломжтой.

Орны гадаргуугийн хөдөлгөөнийг servo мотороор удирддаг гинжээр зөөж, орны гадаргууг зэс, хөнгөн цагаан цилиндртэй малгайгаар хийсэн бол зэс малгай нь зураасны хавтанг үр дүнтэй бууруулж, орлуулах зардлыг бууруулдаг.

Төхөөрөмжийн параметрүүдийг цуглуулах, задлах, шулуун болгох


КодГүйцэтгэл ПараметрСанамж
1

ороомог ачаалах хамгийн их жин



10T (хамгийн их)
2Ороомог өргөн200мм ~ 1300мм
3Ороомгийн зузаан0.3мм ~ 1.5мм байна
4материалын өнхрөх дотоод диаметр



60460-530 мм
5материалын өнхрөх гадаад диаметр1300 мм (дээд тал нь)
6үйлдвэрлэлийн шугамын хурд20м / мин
7ачаалах горимачих машин
8Хурцадмал байдал



гидравлик гажилт



9тоормослох арга



Хийн дискний тоормос



10Тэжээлийн хяналт



цахилгаан индукц



11задлахдавтамжийн хяналт



12Тээвэрлэгч; Коффет бүхий материал



автомат
13дарагч төхөөрөмж



Автомат
14Хавтгай галзуу дээшээ 11 доошоо 12
15өнхрөх чимх1цэцэг
16тэжээгчхавчих роллер
17Тэжээлийн жолоочservo мотор

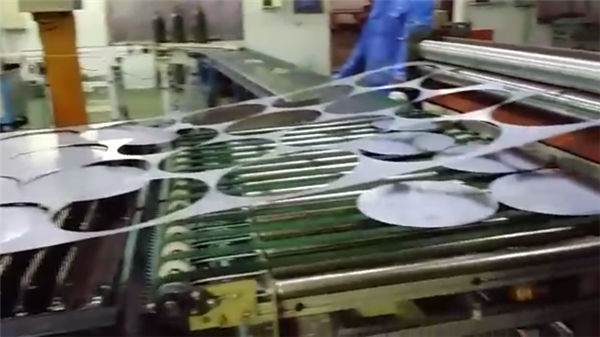

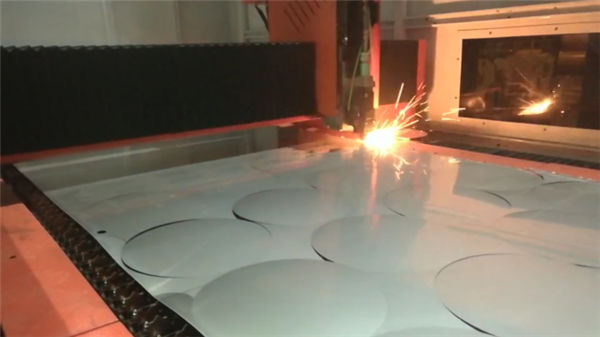

Тайрах дээжүүд: (хавсаргасан зургууд лавлагаатай, дэлгэрэнгүй мэдээллийг бидэнтэй холбоо барина уу)

Дээж авах Дээж авах Дээж авах

Борлуулалтын өмнөх үйлчилгээ


1. Үнэгүй тайрах,
Үнэгүй тайрах / туршихын тулд CAD файлаа бидэнд илгээнэ үү, бид зүсэлт хийж видео бичлэг хийх эсвэл огтлох чанарыг шалгах дээжийг танд илгээнэ үү.
2. Машины загвар зохион бүтээсэн
Үйлчлүүлэгчийн өргөдөл ёсоор бид үйлчлүүлэгчдийн тав тух, үйлдвэрлэлийн өндөр үр ашигт нийцүүлэн машинаа шинэчлэн боловсруулж болно.

Борлуулалтын дараах үйлчилгээ


A. Машиныг суурилуулах, ажиллуулах, засвар үйлчилгээ хийх, засвар үйлчилгээ үзүүлэхэд ашиглах сургалтын видео болон хэрэглэгчийн гарын авлагыг англи хэл дээр өгөх ба и-мэйл, факс, утас, скайп зэрэг техникийн гарын авлага өгөх болно.
B. Бид суурилуулах, сургах зорилгоор үйлчлүүлэгчийн сайтад техникч санал болгодог бөгөөд үйлчлүүлэгч виз, тасалбар, орон нутгийн амьдрах өртгийг хамардаг.
C. Үйлчлүүлэгч манай үйлдвэрт сургалтанд хамрагдах боломжтой. Бид угсрах, ажиллуулах, машинд асуудал үүсгэх, засвар үйлчилгээ хийх сургалтуудыг санал болгоно.
Манай семинарт сургалтын үеэр үнэгүй сургалт, 7 хоногийн үнэ, 2 хүнд хязгаарлалт хийх боломжтой.

Баталгаат хугацаа


a) .1Бүх машинд зориулагдсан (Гар аргаар хийсэн хохирлыг тохиролцоно.)
б) .Лазерын эх үүсвэр 2 жилийн баталгаат хугацаа
в) .Тусгай засвар үйлчилгээ, сэлбэг хэрэгслийн хангамж
d) .Ашиглалтын ажилтнуудад үнэ төлбөргүй сургалт явуулна. (инженер гадаадад очиж ажиллах боломжтой.)

Асуулт


Q1: Би яаж хамгийн сайн машин авах вэ?
Та манай ажлын материал, нарийвчилсан ажлын зургийг зураг эсвэл vedio ашиглан хэлж өгч болно, ингэснээр манай машин таны хэрэгцээг хангаж чадах эсэхийг шийдэх боломжтой. Дараа нь бид танд хамгийн сайн загварыг өгч чадна, энэ нь бидний туршлагаас хамаарна.

Q2: Би анх удаа энэ төрлийн машиныг ашиглаж байгаа тул ажиллуулахад хялбар юу?
Бид танд гарын авлага, зааварчилгааны хуудсыг англи хэл дээр илгээх болно, энэ нь машиныг хэрхэн ажиллуулахыг заах болно. Хэрэв та үүнийг хэрхэн ашиглахаа сураагүй хэвээр байвал "Teamviewer" онлайн тусламжийн програмаар бид танд туслах болно. Эсвэл бид утсаар, имэйлээр эсвэл бусад холбоо барих аргаар ярьж болно.

Q3: Хэрэв миний машинд асуудал гарвал би яаж үүнийг хийх вэ?
Хэрэв машинууд "хэвийн хэрэглээ" -тэй холбоотой асуудал гарвал бид танд үнэ төлбөргүй хэсгийг баталгаат хугацаагаар илгээх болно.

Асуулт 4: Та машинуудын ачилтыг зохион байгуулдаг уу?
Тийм ээ, эрхэм хүндэт үйлчлүүлэгчид, FOB эсвэл CIF үнийн хувьд бид танд зориулж ачааг хүргэх болно. EXW үнийн хувьд үйлчлүүлэгч өөрсдөө эсвэл тэдний төлөөлөгчөөр дамжуулан ачилтыг зохион байгуулах хэрэгтэй.
